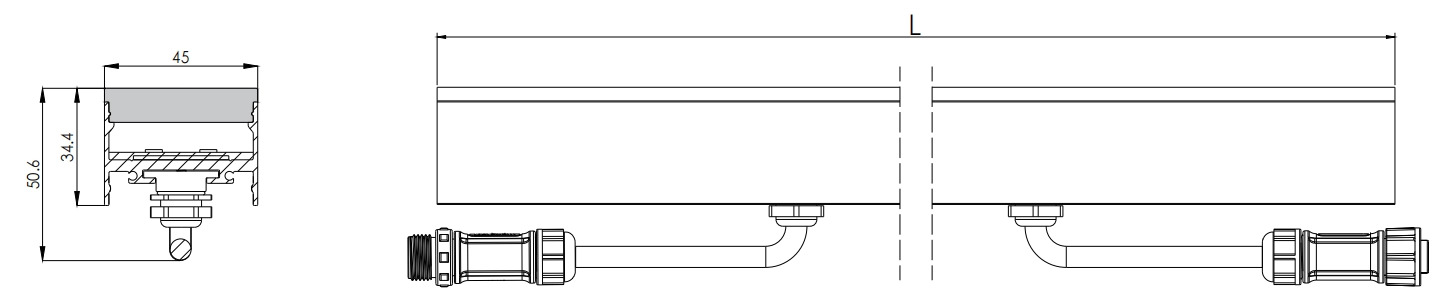

PV5045L-T (ضوء فقط على السطح العلوي)

ملحوظات:

1. الوحدة: مم

2. الوزن: 1300 جم/م

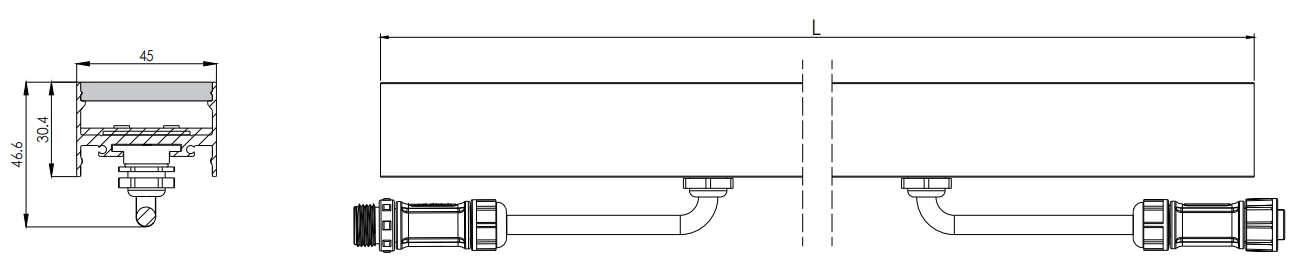

PV5045L-A (ضوء على 3 أسطح)

ملحوظات:

1. الوحدة: مم

2. الوزن: 1500 جم/م

الظروف البيئية والتطبيقية

نطاق درجة الحرارة المحيطة (تا على الهواء الحر)	-40 درجة مئوية ~ +55 درجة مئوية
نطاق درجة حرارة التشغيل (الحالة) (Tc)	-40 درجة مئوية ~ +65 درجة مئوية
نطاق درجة حرارة التخزين	-40 درجة مئوية ~ +85 درجة مئوية
تصنيف IP	IP66

المعلمات الكهربائية

غرض	أبيض	RGB	دي ام اكس ار جي بي	RGBW	دي إم إكس آر جي بي دبليو
نطاق جهد الإمداد (VDC)	24 ± 1	24 ± 1	24 ± 1	24 ± 1	24 ± 1
اكتب. الطاقة لكل متر (واط)	40	40	40	40	40
نطاق الطاقة لكل متر (ث)	36 ~ 44	36 ~ 44	36 ~ 44	36 ~ 44	36 ~ 44
حماية البيئة والتنمية المستدامة	الاتصال 4KV، الهواء 8KV
الأعلى. طول الطاقة ذات النهاية الواحدة (م)	5	5	5	5	5
الأعلى. طول طرفي الطاقة (م)	10	10	10	10	10
الكمية LED لكل متر (جهاز كمبيوتر شخصى)	168	168	168	168	168
بكسل لكل متر	/	/	12	/	12
نوع آي سي	/	/	SM18522	/	SM18522

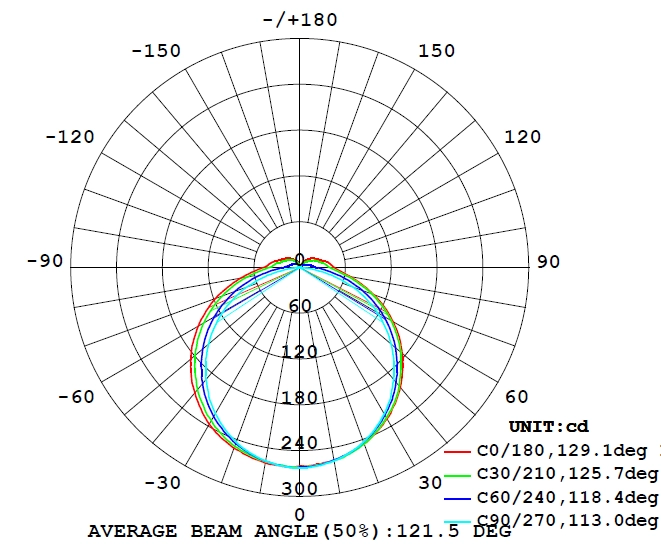

المعلمات البصرية

PV5045L-T
رقم الجزء	المعلمات اللونية				اكتب. التدفق (م / م)	اكتب. فعالية (lm/W)
رقم الجزء	لون	قيمة	نطاق القيمة	CRI	اكتب. التدفق (م / م)	اكتب. فعالية (lm/W)
أبيض واحد	أبيض	6500 ألف	6000 ~ 7000 ك	> 80	2289	57
	أبيض	5000 ألف	4800 ~ 5300 ك	> 80	2289	57
	أبيض	4000 ك	3800 ~ 4150 ك	> 80	2289	57
	أبيض	3000 ك	2950 ~ 3150 ك	> 80	2180	55
	أبيض	2700 ألف	2650 ~ 2850 ك	> 80	2071	52
	أبيض	6500 ألف	6000 ~ 7000 ك	> 90	1946	49
	أبيض	5000 ألف	4800 ~ 5300 ك	> 90	1946	49
	أبيض	4000 ك	3800 ~ 4150 ك	> 90	1946	49
	أبيض	3000 ك	2950 ~ 3150 ك	> 90	1853	46
	أبيض	2700 ألف	2650 ~ 2850 ك	> 90	1760	44
RGB	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	242	18
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	580	44
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	136	10
	كل شيء على	/	/	/	957	24
دي ام اكس ار جي بي	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	220	23
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	527	56
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	123	13
	كل شيء على	/	/	/	869	22
RGBW	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	179	18
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	431	44
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	101	10
	أبيض	3000 ك	2950 ~ 3150 ك	> 80	553	55
	كل شيء على	/	/	/	1265	32
دي إم إكس آر جي بي دبليو	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	164	21
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	394	49
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	92	12
	أبيض	3000 ك	2950 ~ 3150 ك	> 80	506	64
	كل شيء على	/	/	/	1157	29

PV5045L-A
رقم الجزء	المعلمات اللونية				اكتب. التدفق (م / م)	اكتب. فعالية (lm/W)
رقم الجزء	لون	قيمة	نطاق القيمة	CRI	اكتب. التدفق (م / م)	اكتب. فعالية (lm/W)
أبيض واحد	أبيض	6500 ألف	6000 ~ 7000 ك	> 80	1680	42
	أبيض	5000 ألف	4800 ~ 5300 ك	> 80	1680	42
	أبيض	4000 ك	3800 ~ 4150 ك	> 80	1680	42
	أبيض	3000 ك	2950 ~ 3150 ك	> 80	1600	40
	أبيض	2700 ألف	2650 ~ 2850 ك	> 80	1520	38
	أبيض	6500 ألف	6000 ~ 7000 ك	> 90	1428	36
	أبيض	5000 ألف	4800 ~ 5300 ك	> 90	1428	36
	أبيض	4000 ك	3800 ~ 4150 ك	> 90	1428	36
	أبيض	3000 ك	2950 ~ 3150 ك	> 90	1360	34
	أبيض	2700 ألف	2650 ~ 2850 ك	> 90	1292	32
RGB	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	176	13
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	423	32
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	99	7
	كل شيء على	/	/	/	698	17
دي ام اكس ار جي بي	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	161	17
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	385	41
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	90	9
	كل شيء على	/	/	/	636	16
RGBW	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	131	13
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	315	31
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	74	7
	أبيض	3000 ك	2950 ~ 3150 ك	> 80	404	40
	كل شيء على	/	/	/	923	23
دي إم إكس آر جي بي دبليو	أحمر	622.5 نانومتر	620 ~ 630 نانومتر	/	120	15
	أخضر	525 نانومتر	520 ~ 530 نانومتر	/	288	37
	أزرق	467.5 نانومتر	465 ~ 475 نانومتر	/	67	8
	أبيض	3000 ك	2950 ~ 3150 ك	> 80	369	47
	كل شيء على	/	/	/	843	21
