نيون LED مرن ثلاثي الأبعاد: الدليل النهائي للهندسة المعمارية المنحنية

كيف يمكن للمرء أن يضيء جدارًا ينحني ويلتوي ويتدفق؟ تفشل تركيبات الإضاءة التقليدية في مثل هذه الأسطح الديناميكية. نيون LED المرن ثلاثي الأبعاد يوفر الإجابة النهائية. تتوافق هذه التقنية مع الأشكال الهندسية المعقدة بسهولة، مما يتيح خطوط إضاءة سلسة على طول أي محيط.

فكر في واجهة مبنى على شكل موجة محيط لطيفة. يتبع شريط النيون كل منحنى، مما يخلق شريطًا مستمرًا ومتوهجًا يحدد الهندسة المعمارية بعد حلول الظلام. تعمل هذه القدرة على تحويل الهياكل العادية إلى معالم.

هذا الدليل يزيل الغموض عن التكنولوجيا. فهو يقدم خريطة طريق عملية للتثبيت ويعرض تطبيقات ملهمة. يكتسب القراء المعرفة اللازمة لتطبيق هذه الأداة متعددة الاستخدامات على مشاريعهم الخاصة، وإتقان فن الهندسة المعمارية المنحنية.

ما هو 3D الانحناء LED النيون؟

يمثل نيون LED المنحني ثلاثي الأبعاد تطورًا كبيرًا في الإضاءة المعمارية. على عكس أنابيب النيون الزجاجية التقليدية التي تتطلب تشكيلًا مخصصًا في درجات حرارة عالية، يستخدم هذا الحل الحديث غلافًا مرنًا من السيليكون يضم شرائح LED على طول لوحة دائرة مستمرة. يزيل البناء هشاشة الزجاج مع الحفاظ على التأثير المضيء الذي يقدره المصممون. ينحني شريط النيون السيليكوني في اتجاهات متعددة في وقت واحد، مما يخلق منحنيات لا يستطيع الزجاج تحقيقها.

قدرات الانحناء الأفقي والرأسي

السمة المميزة لهذا المنتج تكمن في قدرته على الانحناء أفقيًا وعموديًا داخل نفس التثبيت. تنحني شرائط LED التقليدية على طول مستوى واحد فقط، مما يحد من إمكانيات التصميم. يُظهر الطراز 3D1616، وهو عبارة عن مصباح LED نيون مرن ثلاثي الأبعاد متعدد الاتجاهات مقاس 16 × 16 مم، هذه الإمكانية بوضوح. يقوم المصنعون بتصميم هذا المنتج بنصف قطر انحناء لا يقل عن 60 مم (R> 60 مم). تعني هذه المواصفات أن الشريط يمكن أن يشكل منحنيات ضيقة دون المساس بالأداء.

يؤدي ثني ضوء النيون المرن تحت الحد الأدنى لنصف القطر إلى إرهاق السيليكون وثنائي الفينيل متعدد الكلور الداخلي. يؤدي هذا الإجهاد الزائد إلى قطع الدوائر الداخلية، مما يؤدي إلى توقف مصابيح LED أو الإضاءة غير المتساوية. يمكن أن يؤدي الانحناء غير المناسب أيضًا إلى كسر آثار النحاس الداخلية ومفاصل اللحام، مما يتسبب في فشل فوري في الدائرة. يؤدي تجاوز الحدود الميكانيكية إلى إتلاف الشريط بشكل دائم، مما قد يؤدي إلى إنشاء نقاط ساخنة بسبب التدفق غير المتساوي للتيار أو المكونات التالفة.

يقوم الفنيون بحساب الحدود الميكانيكية الدقيقة قبل التثبيت باستخدام صيغة واضحة: الحد الأدنى لنصف قطر الانحناء = المضاعف × إجمالي سمك المرن. بالنسبة للانحناءات الساكنة ذات الموصلات متعددة الطبقات، يكون المضاعف 12. يضيف خبراء التركيب هامش أمان إضافي بنسبة 20-30% إلى نصف قطر الانحناء المحسوب لامتصاص إجهاد المناولة. إن احترام هذه الحسابات يمنع تلف الدائرة الدائم أو التشويه البصري.

يؤدي ثني المظهر الجانبي إلى ما هو أبعد من عتبة الانحناء إلى إتلاف الموصلات الداخلية. يؤدي الطي المادي الحاد إلى تدمير مكونات LED المثبتة على السطح ويكسر أسلاك الدائرة الداخلية، مما يؤدي إلى ظهور بقع داكنة أو وميض متقطع أو فشل كامل في النظام. يؤدي الضغط الجسدي الشديد أيضًا إلى تشقق غلاف السيليكون الواقي الخارجي، مما يخلق مخاطر خطيرة على السلامة مثل الدوائر الكهربائية القصيرة.

المواصفات الفنية الرئيسية وإخراج الضوء

توفر فليكس النيون 360 درجة الإضاءة عبر قوس كامل 360 درجة، مما يعني أن الضوء يشع بالتساوي من كل سطح للشريط. يميزه هذا الإخراج متعدد الاتجاهات عن شريط LED القياسي الذي ينبعث الضوء من السطح العلوي فقط. وتنتج النتيجة توهجًا موحدًا يحاكي لافتات النيون التقليدية مع توفير متانة فائقة.

تتطلب التركيبات الخارجية تقييمات مناسبة لحماية الدخول. يوضح الجدول أدناه الخيارات الشائعة:

يحقق شريط النيون LED الحاصل على تصنيف IP67 حماية مقاومة للماء من خلال عملية تغطية السيليكون. يتم وضع شريط IP20 القياسي بالكامل داخل أنبوب سيليكون شفاف، ومحكم الغلق من كلا الطرفين. يؤدي هذا إلى إنشاء أنبوب مجوف حول الشريط، مما يسمح بالصيانة المحتملة في المستقبل. على النقيض من ذلك، تستخدم الشرائط الحاصلة على تصنيف IP68 غلافًا من السيليكون مع أوعية مكونة من مركب السيليكون. يتم تغليف الشريط في أنبوب سيليكون، ثم يتم ملؤه بالسيليكون السائل الذي يغلف لوحة دائرة LED بالكامل قبل المعالجة إلى حاجز صلب مقاوم للماء. يضمن هذا التغليف ذو التغطية الكاملة الحماية الكاملة ضد دخول الغبار والغمر لفترة طويلة.

إن المرونة العالية لهذا المنتج، بالإضافة إلى اختيار IP المناسب، تجعله مناسبًا للمشاريع المعمارية الصعبة. يختار المصممون درجات حرارة اللون مثل 2800K الأبيض الدافئ لتتناسب مع حالات مزاجية معينة. يوفر الجمع بين تقنية 360 نيون فليكس والالتزام الدقيق بنصف قطر الانحناء والعزل المائي المناسب إضاءة موثوقة للواجهات المنحنية والسلالم الحلزونية والأسقف الداخلية الديناميكية. يتكيف مصباح النيون المرن هذا مع أي محيط مع الحفاظ على جودة الإضاءة المتسقة طوال عمره التشغيلي.

ثني وتركيب LED نيون فليكس

يبدأ التثبيت الناجح لنيون LED المنحني ثلاثي الأبعاد بالتخطيط الدقيق لاتجاه الانحناء. يجب أن يقرر القائمون على التركيب ما إذا كان الشريط سينحني جانبيًا أو فوق سطحه العلوي قبل بدء التثبيت. يؤدي الانحناء الجانبي إلى الضغط على الحواف الخارجية لغلاف السيليكون. يؤدي الانحناء العلوي إلى ضغط شرائح LED على المنحنى الداخلي. يعمل كل نهج بشكل جيد مع سيناريوهات معمارية مختلفة، ولكن مزجها دون تخطيط يخلق ضغطًا غير ضروري على لوحة الدائرة الداخلية.

الأدوات الأساسية وإعداد السطح

يتطلب التثبيت مجموعة متواضعة من الأدوات. يحتاج القائمون على التركيب إلى سكين حاد، ومسطرة مستقيمة، ولاصق آمن من السيليكون، ومشابك تثبيت، وقطعة قماش نظيفة خالية من الوبر. يساعد المسدس الحراري على تليين السيليكون للحصول على منحنيات ضيقة، على الرغم من أن معظم الانحناء يحدث في درجة حرارة الغرفة. يجب أن يظل سطح العمل نظيفًا وجافًا. يمنع الغبار أو الشحوم الالتصاق المناسب ويضر بالختم المقاوم للماء عند نقاط الاتصال.

يحدد إعداد السطح مدة التثبيت. يحتاج سطح التركيب إلى تنظيف شامل باستخدام كحول الأيزوبروبيل. تتطلب الأسطح الخشنة الصنفرة لإنشاء منطقة تلامس ناعمة. تحتاج الجدران المطلية إلى فترة معالجة قبل تطبيق المادة اللاصقة. تتطلب التركيبات الخارجية اهتمامًا إضافيًا بحواجز الرطوبة وفجوات التمدد الحراري.

دليل الانحناء والتركيب خطوة بخطوة

تضمن العملية التالية تثبيتًا موثوقًا:

قياس المسار. يتتبع القائمون على التركيب المنحنى المطلوب على سطح التثبيت باستخدام الطباشير أو قلم رصاص ناعم. يقومون بقياس الطول الإجمالي على طول الخط المركزي للمنحنى، مما يضيف بدلًا إضافيًا لنقاط الاتصال وتعديلات طفيفة.

ضع علامة على نقاط القطع. يتميز 360 نيون فليكس بنقاط قطع مميزة على طول طوله. يقوم القائمون على التركيب بتحديد أقرب علامة خارج المسافة المقاسة. القطع عند هذه النقاط المحددة يحافظ على سلامة الدائرة.

قطع الشريط. قطع واحد ثابت بسكين حاد ينتج حافة نظيفة. يتجنب القائمون على التركيب حركات النشر التي تسحق غلاف السيليكون.

اختبر الانحناء. قبل التثبيت، يقوم القائمون على التركيب بثني الشريط بلطف على طول المسار المتتبع. إنهم يتحققون من أن نصف قطر الانحناء يبقى أعلى من الحد الأدنى الذي يبلغ R> 60 مم. يجب أن ينحني الشريط بحرية دون مقاومة أو ضغط واضح على الغلاف.

تطبيق الموصلات. يقوم المثبت بتوصيل الموصل المناسب بالطرف المقطوع. يقومون بدفع الموصل بقوة حتى يستقر في مكانه. يؤكد المتر المتعدد الاستمرارية قبل المتابعة.

جبل الشريط. يقوم القائمون على التركيب بتطبيق مقاطع التثبيت كل 30-50 سم على طول المقاطع المستقيمة. تتطلب المقاطع المنحنية مقاطع على مسافات متقاربة، كل 15-20 سم تقريبًا. تثبت المشابك الشريط بأمان مع السماح بالتمدد الحراري الطبيعي.

قم بتوصيل مصدر الطاقة. يقوم المثبت بتوصيل الشريط بمصدر طاقة بحجم مناسب. يقومون بالتحقق من القطبية قبل تنشيط النظام.

يمكن لف فليكس النيون 360 درجة بحرية للأشكال التي تتطلب منحنيات مركبة. تتيح هذه القدرة للمصممين إنشاء أنماط حلزونية وأشكال حلزونية من شأنها أن تلحق الضرر بمنتجات LED التقليدية. يظل القيد الرئيسي هو الحد الأدنى لنصف قطر الانحناء. يؤدي تجاوز هذا الحد أثناء التثبيت إلى حدوث تلف دائم يؤدي إلى إلغاء الضمان.

تعمل تقنية التثبيت المناسبة على تحويل شريط النيون المرن إلى ميزة معمارية دائمة. إن الجمع بين التخطيط الدقيق والأسطح النظيفة والانحناء المحترم ينتج إضاءة تدوم لسنوات. يمكن للقائمين بالتركيب الذين يتقنون هذه الخطوات التعامل بثقة مع الواجهات المنحنية والأسقف المتموجة والتركيبات المنحوتة.

تطبيقات للعمارة المنحنية

تسليط الضوء على الواجهات والجدران الخارجية

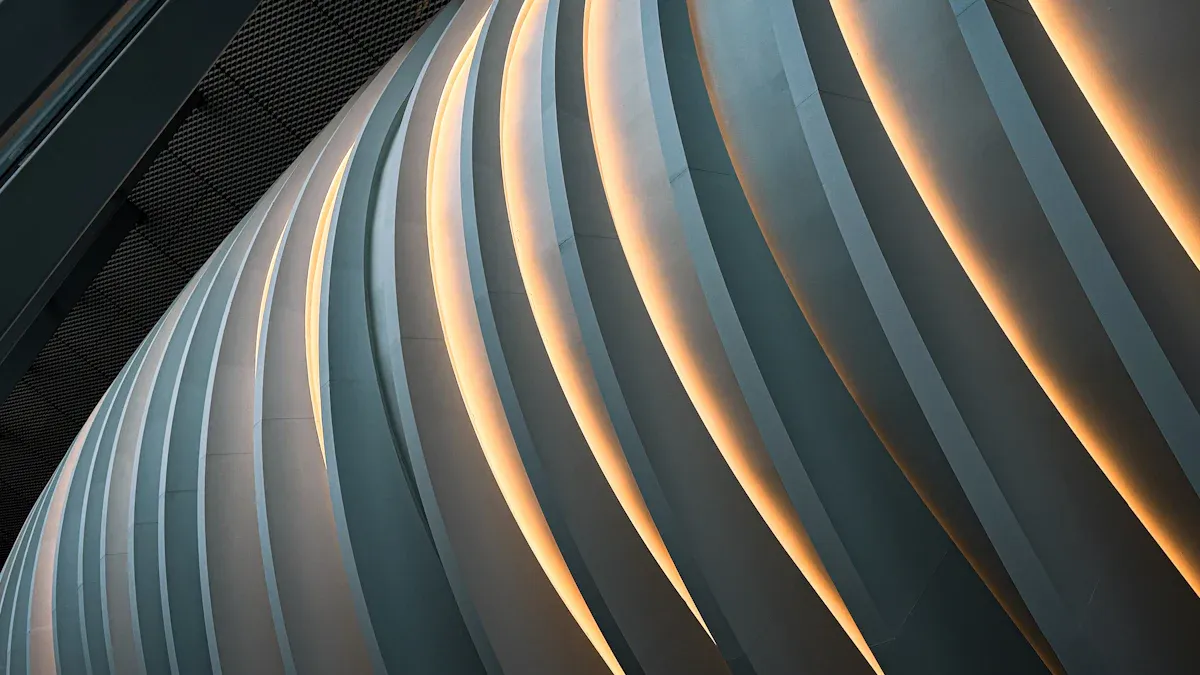

يعمل 360 نيون فليكس على تحويل المباني الخارجية إلى معالم. تتتبع قدرة الانحناء هذه الخطوط العريضة المعمارية على طول كل منحنى. تتبع المادة أشكالًا لا تستطيع المصادر التقليدية التعامل معها. تستفيد مشاريع إضاءة الواجهات واسعة النطاق من متانة السيليكون المدخن. يحدد هذا النهج المعماري المنحني المبنى. عملية الانحناء تحتاج إلى الاهتمام. بالنسبة للمشاريع المعمارية المنحنية، فإن السيليكون المدخن يعمل بشكل أفضل.

يقاوم السيليكون المدخن الاصفرار لأكثر من خمس سنوات. تظل مرنة من خلال تقلبات درجات الحرارة. التعرض للأشعة فوق البنفسجية يؤدي إلى تدهور المواد الرخيصة. البناء السلس لشريط النيون LED عالي الجودة يمنع تلف المياه. توفر هذه المادة إضاءة موثوقة. يطابق المصممون الإضاءة مع الحالة المزاجية. الجماليات الزخرفية لخطوط النيون المستمرة تعزز المبنى. يتبع شريط النيون LED الجدار. يتطلب الشريط الانحناء الدقيق.

تصميم الديكورات الداخلية والأسقف الديناميكية

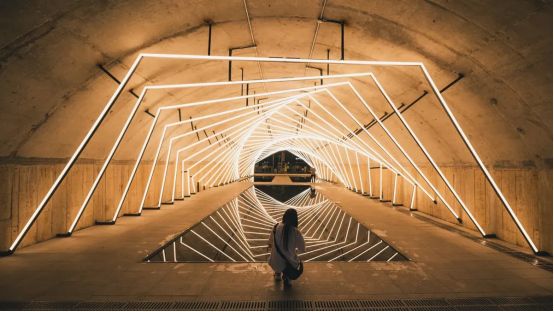

تكتسب المساحات الداخلية بعدًا جديدًا مع 360 نيون فليكس. يقوم المصممون بإنشاء خطوط متدفقة على طول السلالم الحلزونية. تسمح تصميمات نصف القطر الصغيرة بمنحنيات ضيقة. يضيف التأثير الزخرفي للخطوط المستمرة الرقي. هذا النهج الزخرفي يحول الغرف. الإضاءة الزخرفية تخلق جوا. يعمل هذا الحل الزخرفي بشكل جيد للعديد من التطبيقات. يوفر نيون فليكس 360 إضاءة حول كل سطح. يعمل ضوء النيون LED على الجدران المنحنية. يخلق هذا التوهج تجربة إضاءة معمارية غامرة. الأبيض الدافئ ينتج جوًا فنيًا. الجو الفني يعزز التصميم. الجو الفني يخلق تجربة فريدة من نوعها. الجو الفني يجذب الزوار.

تعمل حرية التصميم التي يوفرها الانحناء ثلاثي الأبعاد على تحويل الإضاءة المعمارية. تنحني المادة بحرية في اتجاهات متعددة. هذه المرونة تجعلها مثالية للافتات الزخرفية. يجب أن يظل نصف قطر الانحناء أعلى من R>60 مم. يضمن قيد الانحناء هذا أداءً موثوقًا. تقنية الانحناء المناسبة تمنع الضرر. ثني الشريط يتبع المنحنى. انحناء المنحنى يتبع الشريط. يجب على القائمين بالتركيب احترام نصف قطر الانحناء. يتكيف ضوء النيون LED هذا مع أي بنية منحنية. يعمل حل الإضاءة المعماري هذا على تحويل المساحات. تعيد هذه التقنية تعريف الهندسة المعمارية المنحنية. تظل جودة الإضاءة ثابتة. يتبع فليكس النيون 360 درجة كل منحنى بدقة.

الأخطاء الشائعة التي يجب تجنبها مع شريط النيون LED

الإفراط في الانحناء والإجهاد المادي

يتضمن خطأ التثبيت الأكثر شيوعًا تجاوز الحد الأدنى لنصف قطر الانحناء. يقوم المصنعون بتصميم 360 نيون فليكس مع عتبة R> 60 مم. القائمون على التركيب الذين يجبرون الشريط على منحنيات أكثر إحكامًا يتعرضون لخطر حدوث ضرر دائم. تنكسر آثار ثنائي الفينيل متعدد الكلور والنحاس الداخلي تحت ضغط مفرط. يؤدي هذا الضرر إلى ظهور بقع داكنة أو وميض متقطع أو فشل كامل في الدائرة.

تمثل النقاط الساخنة نتيجة أخرى للإفراط في الانحناء. عندما يضغط نصف قطر الانحناء على غلاف السيليكون بشكل غير متساو، يتركز الضوء الناتج في مناطق محددة. تنخفض جودة الإضاءة بشكل ملحوظ. يعاني شريط النيون LED أيضًا من شقوق صغيرة في وصلات اللحام. تتفاقم هذه الشقوق بمرور الوقت حيث يضغط التمدد الحراري على الوصلات الضعيفة.

يجب على القائمين بالتركيب اختبار كل منحنى قبل التثبيت. إنهم يشكلون الشريط بلطف على طول المسار المقصود ويلاحظون أي مقاومة. يتيح نصف قطر الانحناء المناسب منحنيات سلسة وسهلة. يجب ألا يُظهر فليكس النيون 360 علامات ضغط مرئية أو تبييض على سطح السيليكون. تشير هذه العلامات إلى أن المادة تجاوزت حد المرونة.

إمدادات الطاقة ومزالق الموصل

يؤدي الحجم غير المناسب لمصدر الطاقة إلى انخفاض الجهد وانخفاض السطوع على المدى الطويل. تعمل الأسلاك الرفيعة على زيادة المقاومة، مما يؤدي إلى فقدان كبير للجهد عند الطرف البعيد. ترتفع درجة حرارة المحول الزائد ولا يمكنه الحفاظ على خرج جهد ثابت. ينتج كلا السيناريوهين تعتيمًا تدريجيًا على طول الشريط.

يجب أن يتبع القائمون بالتركيب طريقة حسابية واضحة لأي مشروع نيون مرن. أولاً، يقومون بضرب استهلاك الطاقة بالواط لكل متر في إجمالي طول التثبيت. لمسافة 20 مترًا، هذا يساوي 20 × واط/م . ثانيًا، يطبقون نسبة 20% من الإرتفاع الآمن عن طريق تقسيم إجمالي القوة الكهربائية على 0.8. وهذا يضمن أن مصدر الطاقة يعمل بأقل من 80% من سعته القصوى. ثالثًا، يتم تقريبها إلى أقرب حجم قياسي لمصدر الطاقة. لا تقم أبدًا بتحديد وحدة مصنفة تمامًا عند الحد الأدنى من الحمل.

الموصلات المقاومة للماء مهمة لتركيبات النيون الخارجية. يجب على القائمين بالتركيب التحقق من تطابق تصنيف الموصل مع تصنيف IP الخاص بالشريط. يؤدي الموصل غير المتطابق إلى إضعاف نظام العزل المائي بأكمله. تتسرب الرطوبة إلى نقطة الاتصال وتؤدي إلى تآكل المحطات المكشوفة. يؤدي هذا التآكل إلى حدوث دوائر قصيرة وفشل مبكر.

يوفر قياس الجهد تشخيصًا موثوقًا به. يقوم القائمون على التركيب بقياس الجهد عند كل من المدخلات والنهاية البعيدة للتشغيل. يشير الفرق الذي يزيد عن 5% إلى انخفاض مفرط في الجهد. تعمل ترقية مقياس السلك أو إضافة نقاط تغذية متوازية على تصحيح هذه المشكلة. التخطيط السليم يمنع هذه المشاكل قبل بدء التثبيت.

نيون LED المرن ثلاثي الأبعاد يعيد تعريف الإضاءة المعمارية. يتيح تعدد استخداماته للمصممين تتبع المنحنيات التي لا تستطيع الأنابيب الزجاجية التقليدية اتباعها. ميزة المتانة واضحة: السيليكون المرن يقاوم الصدمات والطقس، بينما ينكسر الزجاج بسهولة. يدوم الزجاج التقليدي من 8 إلى 15 عامًا، لكن منتجات LED عالية الجودة تعمل من 30.000 إلى 50.000 ساعة مع الحد الأدنى من الصيانة.

وتؤكد توقعات السوق هذا الزخم. ينمو قطاع الإضاءة المرنة بنسبة 5.3% سنويًا حتى عام 2033، بينما يتوسع السوق الأوسع بنسبة 5.9% حتى عام 2034. وتجعل تقنيات الانحناء المناسبة هذه التكنولوجيا في متناول كل من المحترفين ومحترفي الأعمال اليدوية المتقدمين. تظل قواعد نصف القطر سهلة المتابعة.

قم بتجربة حل الإضاءة هذا وقم بتحويل مشروعك القادم إلى معلم من معالم الضوء والتصميم.

التعليمات

ما هو الحد الأدنى لنصف قطر الانحناء لشريط LED ثلاثي الأبعاد؟

يتطلب فليكس النيون 360 حدًا أدنى لنصف قطر الانحناء R> 60 مم. نصف قطر الانحناء تحت هذه العتبة يرهق غلاف السيليكون. نصف قطر الانحناء المناسب يمنع الضرر.

كيف يؤثر نصف قطر الانحناء على LED النيون المرن؟

يؤدي تجاوز حد نصف قطر الانحناء إلى إتلاف لوحة PCB الداخلية. التوافق مع نصف قطر الانحناء يمنع النقاط الساخنة. يجب أن يظل نصف القطر أعلى من R>60 مم.

هل يمكن أن يعمل نيون LED ثلاثي الأبعاد للإضاءة الخارجية؟

نعم، مع تصنيف IP المناسب. يعمل نيون فليكس 360 مع IP67 في الهواء الطلق. يستخدم شريط النيون LED السيليكون المدخن لمقاومة الأشعة فوق البنفسجية. الشريط يقاوم الاصفرار. متطلبات نصف القطر تحمي الشريط. تحتاج الإضاءة الخارجية إلى موصلات مقاومة للماء. يتعامل نيون فليكس 360 مع الطقس بشكل جيد.

كيف يقوم القائمون على التركيب بقطع وثني شريط النيون للهندسة المعمارية المنحنية؟

يحدد القائمون بالتركيب نقاط القطع المميزة على الشريط. يختبرون نصف قطر الانحناء. يجب أن يظل نصف قطر الانحناء أعلى من R>60 مم. يضمن نصف القطر الانحناء المناسب. الانحناء الصحيح يحافظ على الشريط. يتبع هذا النهج الهندسة المعمارية المنحنية .
