يمكنك إيقاف انخفاض الجهد الكهربائي في مصابيح LED المرنة الطويلة جدًا باستخدام هذه الحلول

أنهى صاحب المنزل تركيب مصابيح LED بطول 30 قدمًا، فقط ليشاهد العشرة أقدام الأخيرة تتوهج بشكل خافت. تتحول مصابيح LED البيضاء إلى اللون الأصفر الباهت. يبدأ الإحباط، ويفترض الكثيرون أن المنتج معيب. هذا السيناريو لا يمثل فشلًا لشرائط إضاءة LED نفسها. إنها ظاهرة كهربائية يمكن التنبؤ بها تسمى انخفاض الجهد، ومفتاح حلها هو تجنب انخفاض الجهد من البداية.

تشمل الأعراض الشائعة لانخفاض الجهد في إضاءة الشريط LED ما يلي:

· مصابيح LED باهتة بالقرب من نهاية الشريط

·  تغير اللون، خاصة في شرائط RGB (قد يهيمن اللون الأحمر مع تلاشي اللونين الأزرق والأخضر) ·  السطوع غير المتساوي، ملحوظ بشكل خاص في شرائط LED البيضاء

·  الخفقان تحت الحمل

تشرح هذه المقالة السبب العلمي وراء انخفاض الجهد وتقدم حلولاً مثبتة، بدءًا من الترقية إلى أنظمة 24 فولت وحتى حقن الطاقة بشكل استراتيجي. تضمن هذه الطرق سطوعًا موحدًا عبر أي طول وتساعدك على تجنب انخفاض الجهد قبل أن يصبح مشكلة. في النهاية، سيكون لدى القراء خطة عمل واضحة لإصلاح هذه المشكلة ومنعها بشكل دائم، مما يضمن أداء شريط الإضاءة LED الخاص بهم بشكل لا تشوبه شائبة.

كيفية تجنب انخفاض الجهد: شرح الأسباب الرئيسية

يصف انخفاض الجهد الانخفاض التدريجي في الجهد على طول مصابيح الشريط LED. تحدث هذه الظاهرة بسبب المقاومة الكامنة في آثار النحاس وأسلاك الإمداد. فكر في ضغط الماء في خرطوم حديقة طويل. يتدفق الماء بسهولة عند الصنبور، ولكن الضغط ينخفض ​​بشكل كبير عندما يصل إلى النهاية البعيدة. أسباب انخفاض الجهد واضحة ومباشرة: تزداد المقاومة مع المسافة، وكل أثر سلك ونحاس يضيف مقاومة إلى الدائرة.

دور المقاومة في المدى الطويل

تتناسب مقاومة آثار النحاس في شريط LED بشكل مباشر مع طوله. مع زيادة الطول، تزداد المقاومة، ويصبح انخفاض الجهد أكثر أهمية. وهذا ما يفسر السبب في أن تشغيل شريط LED الطويل غالبًا ما يُظهر مصابيح LED باهتة في النهاية البعيدة. يتناقص الجهد المتوفر لمصابيح LED مع انتقال التيار عبر الشريط.

يوضح الجدول أدناه كيف يؤثر مقياس السلك وسمك النحاس ثنائي الفينيل متعدد الكلور على فقدان الجهد.

لماذا تفشل شرائط 12 فولت لمسافة تتجاوز 5 أمتار؟

لماذا تفشل شرائح 12 فولت لمسافة تزيد عن 5 أمتار بينما يمكن أن تعمل شرائح 24 فولت مرتين؟ الجواب يكمن في التيار. للحصول على نفس خرج الطاقة، يسحب نظام 12 فولت ضعف تيار نظام 24 فولت. التيار العالي يزيد من انخفاض الجهد بشكل متناسب.

أول أعراض المشكلة هو التعتيم في النهاية البعيدة. ثم تتحول مصابيح LED البيضاء إلى لون دافئ أو أصفر. يحدث هذا التحول في اللون لأن مصابيح LED الملونة المختلفة تتطلب جهدًا أماميًا مختلفًا. عندما ينخفض ​​الجهد الكهربي إلى ما دون عتبة مصابيح LED الزرقاء أو الخضراء، فإنها تصبح باهتة أو تنطفئ، تاركة اللون الأحمر هو المسيطر. يساعد هذا الفهم المصممين على تجنب انخفاض الجهد في التركيبات الجديدة.

لفهم الأرقام، خذ بعين الاعتبار هذه العملية الحسابية:

صيغة فقدان الجهد هي V_loss = I × R، حيث I هو التيار بالأمبير و R هي المقاومة بالأوم.
بالنسبة للسلك النحاسي 18 AWG، تبلغ المقاومة لكل متر حوالي 0.021 أوم. بالنسبة لمسافة 10 أمتار (بما في ذلك مسار العودة)، تبلغ المقاومة الإجمالية حوالي 0.21 أوم. بافتراض وجود تيار 1.5 أمبير لشريط LED بطول 5 أمتار، يكون فقدان الجهد 1.5 أمبير × 0.21 أوم = 0.315 فولت. تمثل خسارة 0.315 فولت حوالي 2.6% من مصدر 12 فولت، وهو أمر مقبول بشكل عام. ومع ذلك، يمكن أن يتسبب التشغيل الأطول أو الأسلاك الرفيعة في فقد الجهد الكهربي بما يتجاوز 5%، مما يؤدي إلى تعتيم مرئي في الطرف البعيد.

يوضح هذا الحساب لماذا يساعد فهم أسباب انخفاض الجهد المصممين على التخطيط لفترات طويلة من مصابيح الشريط LED. يحدد الجمع بين المسافة ومقياس السلك وجهد النظام ما إذا كان التثبيت لمسافات طويلة سيعمل بشكل موحد.

حساب انخفاض الجهد لأضواء الشريط LED الخاصة بك

الصيغة الأساسية لحساب انخفاض الجهد واضحة ومباشرة: انخفاض الجهد (V) = التيار (I) × المقاومة الإجمالية (R). تكشف هذه العلاقة أن متغيرين أساسيين يتحكمان في النتيجة. يمثل التيار تدفق الكهرباء عبر الدائرة، ويقاس بالأمبير. وتشمل المقاومة كل عائق يعيق هذا التدفق، بما في ذلك الآثار النحاسية الداخلية للشريط وأسلاك الإمداد التي تربط مصدر الطاقة بالشريط.

الصيغة البسيطة والمتغيرات الرئيسية

هناك عدة عوامل تؤثر على عنصر المقاومة في هذه المعادلة. إن حجم الموصل مهم بشكل كبير، فمساحة المقطع العرضي الأكبر تقلل من المقاومة. ويلعب تركيب المواد أيضًا دورًا، حيث يوفر النحاس مقاومة أقل من الألومنيوم. يزيد طول المدى من المقاومة بشكل متناسب، وتؤثر درجة الحرارة على المقاومة أيضًا، حيث يؤدي ارتفاع درجات الحرارة إلى زيادة المقاومة.

يؤثر مقياس السلك بشكل مباشر على قيم المقاومة. يوفر سلك 10 AWG حوالي 1 أوم لكل 1000 قدم، بينما يقدم سلك 20 AWG حوالي 10 أوم لكل 1000 قدم، ويصل سلك 30 AWG إلى 100 أوم تقريبًا لكل 1000 قدم. تعني هذه العلاقة الأسية أن اختيار مقياس السلك المناسب يصبح أمرًا بالغ الأهمية للتركيبات الطويلة. يؤدي انخفاض 10 أرقام قياس إلى مضاعفة التوصيل بحوالي 10 مرات.

مثال عملي لشريط 24 فولت

فكر في سيناريو من العالم الحقيقي يشتمل على شريط LED بطول 10 أمتار 24 فولت يسحب 2 أمبير لكل متر. يصل التيار الإجمالي لهذا التثبيت إلى 20 أمبير. باستخدام 18 سلك إمداد AWG بمقاومة تبلغ حوالي 0.021 أوم لكل متر، تتم العملية الحسابية على النحو التالي. بالنسبة لمسافة 10 أمتار بما في ذلك مسار العودة، تساوي مقاومة السلك الإجمالية حوالي 0.21 أوم. يؤدي ضرب تيار 20 أمبير بهذه المقاومة إلى انخفاض الجهد بمقدار 4.2 فولت. تمثل هذه الخسارة 17.5% من مصدر 24 فولت، وهو انخفاض كبير من شأنه أن يتسبب في تعتيم مرئي عبر مصابيح شريط LED.

يوضح هذا المثال لماذا يجب على المصممين حساب انخفاض الجهد قبل التثبيت. تؤثر المسافة بين مصدر الطاقة والطرف البعيد للشريط بشكل مباشر على الأداء. تتطلب المسافة الأطول أسلاكًا أكثر سمكًا أو جهدًا أعلى للنظام للتعويض.

تعمل العديد من الآلات الحاسبة عبر الإنترنت على تبسيط هذه العملية. تقبل الآلات الحاسبة المخصصة لانخفاض جهد شريط LED مدخلات 12 فولت و24 فولت، بينما تتعامل الآلات الحاسبة العامة التي تعمل بالتيار المستمر مع أنظمة 48 فولت. تؤكد الأدوات الاحترافية من الشركات المصنعة مثل Bock Lighting على أن أنظمة 12 فولت تواجه تعتيمًا ملحوظًا مع انخفاض بنسبة 3% فقط (0.36 فولت). توصي هذه الموارد بسلك قياس أثقل، وسلك أقصر، ونقاط حقن طاقة متعددة.

تسمح الأدوات المتوفرة عبر الإنترنت للمحترفين بإدخال نوع السلك وطوله وجهده وحمله لتحديد مقياس السلك الصحيح. تعمل هذه الأدوات على تبسيط عملية التصميم وتقليل الأخطاء الحسابية.

يساعد فهم الصيغة المصممين على فهم سبب نجاح كل حل. تظل العلاقة بين التيار والمقاومة والجهد ثابتة بغض النظر عن التثبيت المحدد.

حلول مثبتة لمنع انخفاض الجهد في الإضاءة الشريطية LED

هناك ثلاثة أساليب مثبتة تعالج التحدي المتمثل في تشغيل مصابيح LED الطويلة. تتناول كل طريقة العوامل الفيزيائية الأساسية من زاوية مختلفة، ويمكن للقائمين بالتركيب الجمع بينها لتحقيق أقصى قدر من الفعالية. يعتمد الاختيار الصحيح على حجم المشروع وميزانيته ومتطلبات الأداء.

الترقية إلى أنظمة 24 فولت أو 48 فولت

الحل الأكثر مباشرة ينطوي على رفع جهد النظام. تؤدي مضاعفة جهد النظام من 12 فولت إلى 24 فولت إلى خفض التيار إلى النصف لنفس توصيل الطاقة. نظرًا لأنه يتم حساب انخفاض الجهد على أنه V_drop = I × R، فإن خفض التيار إلى النصف يؤدي إلى خفض انخفاض الجهد إلى النصف بالفولت المطلق. ومع ذلك، نظرًا لأنه يتم حساب نسبة الانخفاض مقابل خط الأساس الأعلى 24 فولت، يتم تقليل نسبة انخفاض الجهد بنسبة 75%، وليس 50%. يفسر هذا التحسن الكبير سبب اختيار الأنظمة الكبيرة خارج الشبكة بأغلبية ساحقة لجهد 48 فولت لتحقيق كفاءة أكبر.

بالنسبة لمعظم المشاريع السكنية، تمثل شرائح 24 فولت النقطة المثالية. وهي تدعم ما يصل إلى 10 أمتار دون حقن طاقة إضافية، وهو ما يغطي محيط الغرفة النموذجي وإضاءة التجويف. تستفيد المسافات التجارية أو الطويلة جدًا التي تتجاوز 20 مترًا من أنظمة 48 فولت. تعمل هذه الخيارات ذات الجهد العالي على التخلص من مخاوف انخفاض الجهد عبر مساحات كبيرة دون المساس بالسطوع. كما أنها تنتج حرارة أقل وتهدر طاقة أقل، مما يؤدي إلى تشغيل أكثر برودة وعمرًا أطول. تواجه أنظمة الجهد المنخفض التقليدية انخفاضًا في الجهد على مسافات طويلة، مما يتسبب في ظهور أقسام باهتة. في المقابل، تسمح أنظمة 48 فولت بتشغيل شريط متواصل لفترة أطول مع الحفاظ على سطوع ثابت، مما يقلل الحاجة إلى نقاط حقن طاقة متعددة ويبسط عملية التثبيت. وينتج عن ذلك عدد أقل من الوصلات، وعمليات تركيب أكثر نظافة، وإخراج إضاءة أكثر اتساقًا.

تنفيذ حقن الطاقة من كلا الطرفين

يوفر حقن الطاقة حلاً عمليًا للتركيبات الحالية التي تستخدم بالفعل شرائح 12 فولت. تتضمن هذه التقنية تشغيل أسلاك متوازية من مصدر الطاقة إلى نقاط متعددة على طول الشريط. يمثل التشغيل من كلا الطرفين أبسط أشكال هذا النهج. بالنسبة لشريط يبلغ طوله 50 قدمًا، يؤدي وضع مصدر الطاقة في المنتصف وتقسيمه إلى قسمين يبلغ طول كل منهما 25 قدمًا إلى اليسار واليمين إلى تقليل المسافة التي ينتقل بها التيار داخل الشريط بشكل فعال.

يتبع الإجراء تسلسلًا واضحًا. أولاً، قم بحساب إجمالي طول الشريط وإجمالي القوة الكهربائية وجهد النظام. تحديد إجمالي التيار باستخدام الصيغة: إجمالي الأمبير = إجمالي القوة الكهربائية للشريط ÷ جهد النظام. أضف هامش أمان بنسبة 20% لتحديد القوة الكهربائية لمصدر الطاقة. ثانيًا، تحديد نقاط الحقن على أساس الجهد: كل 5 أمتار لشرائط 12 فولت، وكل 7-10 أمتار لشرائط 24 فولت، وكل 15-20 مترًا لشرائط 48 فولت. ثالثًا، حدد مقياس السلك المناسب بناءً على التيار الإجمالي في سلك الحقن. رابعاً، قم بكشف الوسادات النحاسية عند نقطة الحقن وأسلاك اللحام أو استخدم كتلة موصل. خامسًا، قم بالتوصيل بالقطبية الصحيحة، فعكس القطبية يمكن أن يؤدي إلى تدمير مصابيح LED. سادسا، استخدم مصدر طاقة واحد لجميع الأقسام المحقونة. أخيرًا، اختبر التثبيت عند السطوع الكامل لمدة 10 دقائق وتأكد من بقاء الجهد البعيد على الأقل بنسبة 95% من جهد الإمداد.

بالنسبة لشرائط RGB أو RGBW، تعوض حاقنات الطاقة أيضًا تدهور الإشارة. قم بتركيب مكرر كل 10 أمتار لشرائط 12 فولت للحفاظ على تحكم ثابت على مسافة تزيد عن 30 مترًا. تقوم حاقنات الطاقة هذه بتجديد إشارات الطاقة والبيانات، مما يضمن تناسق اللون والسطوع عبر التشغيل بأكمله.

توفر برامج التشغيل الحالية الثابتة بديلاً متميزًا. تقوم هذه الأجهزة بضبط الجهد تلقائيًا للحفاظ على تيار ثابت، والقضاء على التعتيم تمامًا. إنها تعمل بشكل جيد مع الأشرطة المزخرفة لمسافات طويلة، حتى مع الأسلاك الرفيعة مثل 28 AWG. يناسب هذا الأسلوب التركيبات المهمة حيث يكون السطوع الموحد أكثر أهمية من التكلفة.

تمنح هذه الحلول العملية المرونة للقائمين بالتركيب. سواء كنت تقوم بالترقية إلى 24 فولت، أو تنفيذ نقاط حقن طاقة متعددة، أو اختيار محركات تيار ثابتة، فإن كل طريقة تعالج السبب الجذري. يظل المفتاح هو التخطيط للتثبيت حول مواصفات الحد الأقصى لطول التشغيل للشريط وتحديد موضع مصدر الطاقة وفقًا لذلك.

اختيار النظام المناسب: الجهد الكهربي، وقياس الأسلاك، والمزيد

يتطلب اختيار المكونات الصحيحة لتركيب LED الانتباه إلى عاملين حاسمين: جهد النظام وحجم الموصل. كلاهما يؤثر بشكل مباشر على انخفاض الجهد ويحدد ما إذا كانت مصابيح الشريط LED تعمل بشكل موحد عبر طولها الكامل. تعمل الاختيارات الصحيحة على تقليل هدر الطاقة، وتبسيط عملية التركيب، والقضاء على الحاجة إلى التعديلات التحديثية المكلفة.

اختيار مقياس السلك الصحيح للرحلات الطويلة

يؤثر مقياس السلك (AWG) بشكل مباشر على المقاومة. يشير رقم المقياس السفلي إلى سلك أكثر سمكًا ومقاومته أقل. بالنسبة للمسافة التي تتجاوز 10 أمتار، يجب على القائمين على التركيب اختيار 18 سلك AWG على الأقل. تتطلب المشاريع التي تمتد بطول 20 مترًا أو أكثر 14 AWG أو أكثر سمكًا. تتبع العلاقة بين المقياس والمقاومة نمطًا يمكن التنبؤ به: مضاعفة سماكة السلك يمكن أن تقلل من انخفاض الجهد بمقدار النصف.

يوضح الجدول أدناه كيف يؤثر مقياس السلك والجهد على الحد الأقصى لطول التشغيل.

يؤدي اختيار مقياس السلك المناسب إلى منع التعتيم عند الطرف البعيد للشريط. يعتمد الاختيار الصحيح على إجمالي سحب التيار والمسافة بين مصدر الطاقة والشريط. يجب على القائمين على التركيب حساب التيار المتوقع قبل اختيار السلك. يمنع هذا الحساب الموصلات ذات الحجم الصغير التي تسبب فقدانًا مفرطًا للجهد.

مقارنة أنظمة 12 فولت، 24 فولت، و48 فولت

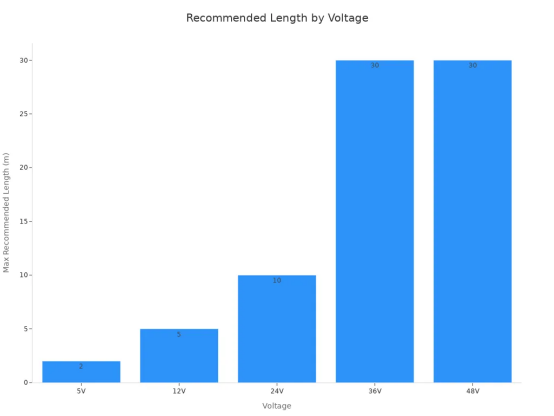

يحدد جهد النظام المدى الذي يمكن أن تعمل به مصابيح الشريط LED قبل أن يصبح انخفاض الجهد مرئيًا. يوضح الرسم البياني أدناه الحد الأقصى للطول الموصى به لكل خيار جهد.

بالنسبة لنفس مستوى الطاقة، يسحب نظام 12 فولت تقريبًا ضعف تيار نظام 24 فولت. يتطلب هذا التيار العالي أسلاكًا أكثر سمكًا، وموصلات أكبر، والمزيد من نقاط حقن الطاقة. يمثل خيار 24 فولت المكان المناسب لمعظم الأعمال السكنية. وهو يدعم الجري لمسافة تصل إلى 10 أمتار دون أي تغذية إضافية. يناسب نظام 48 فولت المشروعات واسعة النطاق والتركيبات بعيدة المدى، على الرغم من أنه يتطلب شرائط وإمدادات متوافقة تكلف أكثر.

يجب على القائمين بالتركيب دائمًا التحقق من الحد الأقصى لطول تشغيل الشريط قبل التخطيط لوضع مصدر الطاقة. هذه الخطوة البسيطة تمنع مشاكل انخفاض الجهد قبل أن تبدأ. القاعدة العامة هي إبقاء الجهد منخفضًا قدر الإمكان للمشروع مع تقسيم المسافات الطويلة إلى أقسام أقصر مع وضع مصدر الطاقة في المنتصف.

بدأت هذه الرحلة بفيزياء المقاومة وانتهت بالحلول العملية. تمثل هذه الظاهرة تحديًا هندسيًا قابلاً للحل، وليست عيبًا في التصميم. اثنين من الوجبات الجاهزة تبرز. بالنسبة للتركيبات الجديدة، يؤدي اختيار مصابيح الشريط LED 24V أو 48V إلى زيادة المساحة العلوية ويساعد على تقليل انخفاض الجهد. بالنسبة لشرائط الإضاءة LED الحالية بجهد 12 فولت، يعمل حقن الطاقة على فترات زمنية استراتيجية على إحياء أداء LED. يساعد فهم متطلبات مستوى الجهد على تجنب انخفاض الجهد. مثل هذا التخطيط أثناء مرحلة التصميم يمنع إعادة العمل المكلفة واستياء العملاء. تؤدي عملية حسابية مسبقة بسيطة إلى التخلص من عمليات الاسترجاعات الشائعة وتوفير ساعات العمل والمواد. وتشكل هاتان الاستراتيجيتان جوهر الحلول الفعالة. تمنع هذه الحلول حدوث مشكلات في شرائط LED. بفضل هذه الحلول العملية، تتألق مصابيح LED الطويلة جدًا بتألق موحد.

التعليمات

ما هو الحد الأقصى لطول التشغيل الموصى به لشرائط LED 12 فولت؟

يدعم نظام 12 فولت عادةً عمليات تشغيل تصل إلى 5 أمتار قبل أن يصبح انخفاض الجهد مرئيًا. وبعد هذا الطول، تصبح النهاية البعيدة باهتة بشكل ملحوظ. يؤدي السحب الحالي العالي لشرائط 12 فولت إلى تسريع هذه الخسارة. يجب على القائمين على التركيب تخطيط أقسام أقصر أو الترقية إلى 24 فولت لمسافات أطول.

كيف يؤثر مقياس السلك على انخفاض الجهد؟

يحمل السلك السميك تيارًا أكبر بمقاومة أقل. يعني رقم AWG الأقل موصلًا أكثر سمكًا. للجري لمسافة تزيد عن 10 أمتار، يعمل سلك 18 AWG بشكل مناسب. تتطلب المشاريع التي يبلغ طولها 20 مترًا 14 AWG أو أكثر سمكًا. يؤدي اختيار السلك الصحيح إلى تقليل فقد الجهد بشكل كبير.

هل يمكن لحقن الطاقة إصلاح التثبيت الحالي؟

نعم. يضيف حقن الطاقة أسلاكًا متوازية من مصدر الطاقة إلى نقاط متعددة على طول الشريط. تقوم هذه التقنية بتقسيم المسار الكهربائي إلى أجزاء أقصر. بالنسبة لشريط 12 فولت، فإن الحقن كل 5 أمتار يعيد السطوع. تعمل الطريقة بشكل جيد في إعادة تأهيل التركيبات المكتملة دون استبدال النظام بأكمله.

ما هو نظام الجهد الذي يجب أن يختاره شخص ما على المدى الطويل؟

بالنسبة للمشاريع السكنية التي يصل طولها إلى 15 مترًا، توفر مصابيح الشريط LED 24 فولت أفضل توازن. تستفيد المنشآت التجارية التي يزيد طولها عن 20 مترًا من أنظمة 48 فولت. الجهد العالي يقلل من سحب التيار، مما يقلل من انخفاض الجهد. يجب أن يتطابق مصدر الطاقة مع تصنيف جهد الشريط تمامًا.

كيف تؤثر المسافة بين مصدر الطاقة والشريط على الأداء؟

تؤثر المسافة بين مصدر الطاقة والنهاية البعيدة للشريط بشكل مباشر على السطوع. تعمل الأسلاك الأطول على إضافة مقاومة، مما يزيد من انخفاض الجهد. يؤدي وضع مصدر الطاقة بالقرب من نقطة المنتصف للشريط إلى خفض المسافة الفعالة إلى النصف. تعمل استراتيجية تحديد المواقع البسيطة هذه على تحسين التوحيد عبر تركيب LED بالكامل.
