كيف يضمن تشغيل LED Flex المستمر لمسافة 50 مترًا سطوعًا موحدًا

يوفر التشغيل المستمر لمسافة 50 مترًا سطوعًا موحدًا من خلال تقنية التيار المستمر المتقدمة مع تشغيل 24 فولت أو 48 فولت. تعمل هذه الأنظمة على منع انخفاض الجهد عبر مسافات طويلة. تفشل منتجات شريط LED القياسية في هذا الاختبار. يتلاشى سطوعها بشكل ملحوظ، ويتحول اللون نحو النهاية البعيدة على المدى الطويل. يجبر هذا التدهور القائمين على التركيب على استخدام أسلاك متوازية معقدة وبرامج تشغيل متعددة.

تتناول هذه المقالة الآليات الفنية وراء الأداء على المدى الطويل. كما يستكشف المزايا التجارية لمشاريع الإضاءة واسعة النطاق. سوف يكتشف القراء كيف يؤدي تشغيل الجهد العالي إلى تقليل تكاليف المواد. وسوف يتعلمون أيضًا كيفية إدارة مركبات ثنائي الفينيل متعدد الكلور النحاسية السميكة للحرارة بشكل فعال. النتيجة: تركيب أبسط، ومكونات أقل، وتوفير كبير في العمالة. هذه العوامل تحول اقتصاديات أي مشروع طموح.

تحدي انخفاض الجهد في الإضاءة الشريطية المرنة LED

حدود الشرائط القياسية

تخلق مقاومة الموصل النحاسي عائقًا أساسيًا أمام التشغيل المستمر الطويل في إضاءة الشريط المرنة LED. عندما ينتقل التيار عبر آثار النحاس، فإن المقاومة الكهربائية الكامنة تحول بعض الطاقة إلى حرارة. تؤدي هذه العملية إلى انخفاض الجهد تدريجيًا على طول الشريط. يتلقى الطرف البعيد طاقة أقل مما هو مقصود، مما يؤدي بشكل مباشر إلى انخفاض السطوع والإضاءة غير المتساوية. تشتد شدة هذا التأثير مع المسافات الأطول، وسحب التيار العالي، وانخفاض جودة النحاس - مثل وزن النحاس الأرق لثنائي الفينيل متعدد الكلور أو مقياس الأسلاك الأصغر حجمًا.

وتظهر قياسات العالم الحقيقي هذه المشكلة بوضوح. في نظام شريط LED 24 فولت، ينتج مصدر الطاقة 24.0 فولت، لكن الطرف البعيد يقيس 22.4 فولت فقط. يمثل ذلك انخفاضًا إجماليًا في الجهد قدره 1.6 فولت عبر تشغيل واحد. تكشف المقارنة بين أنظمة 12 فولت و24 فولت عن اختلافات أكثر وضوحًا:

يفقد نظام 12 فولت نسبة أعلى بكثير من الجهد مقارنة بنظيره 24 فولت. يتجلى هذا التدهور في عدة طرق مرئية: مصابيح LED باهتة بالقرب من نهاية الشريط، وتغير اللون في منتجات RGB حيث يهيمن اللون الأحمر مع تلاشي اللونين الأزرق والأخضر، والسطوع غير المتساوي في إضاءة شريط LED الأبيض، والوميض تحت الحمل. هذه الأعراض تجعل المنتجات القياسية غير مناسبة للتركيب الاحترافي عندما تكون الإضاءة المتسقة مهمة.

قاعدة الربط 5 أمتار

استجابت الصناعة لهذه القيود المادية بمبادئ توجيهية عملية تُعرف باسم "قاعدة الربط ذات الخمسة أمتار". لا يمكن لشرائط 12 فولت و24 فولت القياسية أن تتجاوز الأطوال المحددة لكل نقطة حقن طاقة. الحد الأقصى لطول التشغيل لأنظمة 12 فولت هو 5 أمتار، بينما يمتد أنظمة 24 فولت إلى 7-10 أمتار حسب مواصفات المنتج. وبعد هذه المسافات، يصبح انخفاض الجهد غير مقبول بصريًا.

يجبر هذا القيد المصممين على تنفيذ مخططات الأسلاك المتوازية المعقدة. يتطلب كل جزء بطول 5 أمتار سائقًا خاصًا به أو نقطة حقن الطاقة. قد يتطلب مشروع بطول 50 مترًا عشرة محركات منفصلة، ​​وعشرات نقاط الاتصال، وتخطيطًا دقيقًا لضمان حصول كل جزء على الطاقة الكافية. تتضاعف تكاليف العمالة بسرعة، وتقدم كل نقطة اتصال موقع فشل محتمل. يفسر هذا التعقيد لماذا يمثل الجري المستمر لمسافة 50 مترًا مثل هذا التقدم الكبير. إنه يلغي الحاجة إلى برامج تشغيل متعددة ويبسط عملية تخطيط طول شريط LED بالكامل. يصبح الشريط المرن نفسه مكونًا واحدًا يمكن التحكم فيه بدلاً من خليط من الأجزاء المترابطة.

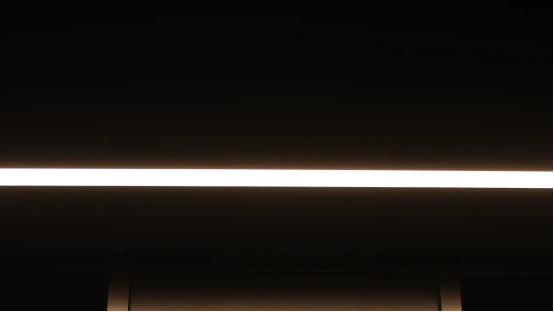

كيف يحل تشغيل LED Flex المستمر لمسافة 50 مترًا انخفاض الجهد

يتغلب المرن الذي يعمل بالتشغيل المستمر لمسافة 50 مترًا على القيود المادية من خلال تقنيتين متكاملتين. يهاجم كل نهج انخفاض الجهد من زاوية مختلفة، ويتيحان معًا أطول تشغيل ممكن من تغذية طاقة واحدة.

التيار المستمر مقابل الجهد المستمر

يمثل التيار الثابت (CC) والجهد الثابت (CV) فلسفات قيادة مختلفة بشكل أساسي. يوفر نظام السيرة الذاتية جهدًا ثابتًا ويعتمد على مقاومات خارجية للحد من التيار. ينظم نظام CC بشكل فعال تدفق التيار عبر كل مقطع LED، بغض النظر عن الجهد المتوفر عند تلك النقطة.

التمييز مهم للغاية بالنسبة للمنشآت الموسعة. تعمل الدوائر المتكاملة الحالية الثابتة المثبتة مباشرة على الشريط المرن كمنظمين محليين لكل مجموعة سلسلة من مصابيح LED. تعمل هذه الدوائر المتكاملة على ضبط عملها بشكل فعال للحفاظ على التيار المقنن، والتعويض عن أي انخفاض في الجهد على طول مسافة 50 مترًا. عندما ينخفض ​​الجهد بسبب المسافة، تعوض الدائرة المتكاملة للحفاظ على التيار المقنن، مما يضمن حصول كل شريحة LED على طاقة ثابتة بغض النظر عن موضعها. يؤدي هذا إلى تحييد تأثير التعتيم لانخفاض الجهد، مع الحفاظ على السطوع متطابقًا من أول مؤشر LED إلى آخر مؤشر LED.

بناءً على ما نعرفه الآن عن محركات التيار المستمر والجهد الثابت، فمن الآمن أن نقول إن التيار الثابت سيكون خيارًا أفضل لمصابيح LED. نظرًا لأن محركات التيار الثابت يمكن أن توفر مستوى ثابتًا من السطوع، فإن محركات الجهد الثابت غالبًا ما تسبب الوميض. يؤدي هذا النقص أيضًا إلى تقليل عمر إضاءة LED التي تستخدم محركات الجهد الثابت بشكل كبير، وتكون أنظمة إضاءة LED التي تستخدم محركات الجهد الثابت أقل كفاءة بشكل عام. على الرغم من أن محركات التيار الثابت تكون عمومًا أكثر تكلفة من محركات الجهد الثابت، إلا أن كفاءة محركات التيار الثابت تعوض التكلفة الإضافية.

الآثار العملية للتثبيت كبيرة. لا ينتج مصدر طاقة أحادي الطرف على شرائط تيار ثابتة أي انخفاض في الجهد، مما يحافظ على سطوع موحد عبر طول 50 مترًا بالكامل. يدعم التصميم الأسلاك حتى 50 مترًا مع خيارات 10 مترًا و20 مترًا و30 مترًا و40 مترًا و50 مترًا. وهذا يلغي الحاجة إلى برامج تشغيل متعددة وأسلاك متوازية معقدة تتطلبها منتجات شرائط LED القياسية.

تشغيل الجهد العالي (24 فولت / 48 فولت)

يوفر التشغيل بجهد 24 فولت أو 48 فولت طبقة ثانية من الحماية ضد انخفاض الجهد. تسحب أنظمة الجهد العالي تيارًا أقل لنفس خرج الطاقة. نظرًا لأن فقدان المقاومة في الموصلات النحاسية يتناسب مع مربع التيار، فإن تقليل التيار يقلل بشكل كبير من الطاقة المفقودة للحرارة على طول الشريط.

تمكن هذه العلاقة الشركات المصنعة من استخدام موصلات أرق مع الاستمرار في توفير الطاقة الكافية. يقلل النحاس الرقيق من تكاليف المواد دون التضحية بالأداء. والنتيجة هي شريط مستمر يحقق أقصى طول للتشغيل بدون محركات إضافية أو نقاط حقن الطاقة.

بالنسبة للتشغيل المستمر لمسافة 50 مترًا، فإن الجمع بين التنظيم الحالي المستمر وتشغيل الجهد العالي يثبت أنه أمر حاسم. تتعامل دوائر CC IC مع التنظيم المحلي، في حين أن الجهد العالي يقلل من انخفاض الجهد الأولي الذي من شأنه أن يطغى على النظام. تتيح هذه التقنيات معًا للمصممين التخطيط لطول شريط LED دون القيود التقليدية. يصبح الشريط المرن مكونًا واحدًا يغطي المشروع بأكمله، مما يقلل من تعقيد التثبيت ويزيل نقاط الفشل التي تصيب الأنظمة المجزأة.

الميزات الرئيسية لتحقيق أطول مدة تشغيل

مركبات ثنائي الفينيل متعدد الكلور النحاسية السميكة وإدارة الحرارة

يحدد PCB الحد الأقصى لطول التشغيل لأي شريط LED. يتطلب التشغيل المستمر لمسافة 50 مترًا رقائق نحاسية بوزن 6 أونصات أو أكثر سمكًا. غالبًا ما تستخدم الشرائط القياسية نحاسًا أرق، مما يخلق مقاومة مفرطة على مسافات طويلة. يقلل النحاس السميك بشكل مباشر من المقاومة الكهربائية لكل وحدة طول لآثار ثنائي الفينيل متعدد الكلور. المقاومة المنخفضة تعني انخفاضًا أقل في الجهد على طول التشغيل، مما يضمن حصول المصابيح الموجودة في الطرف البعيد على طاقة كافية. يوضح الجدول التالي ميزات PCB المهمة التي تتيح أداء إضاءة متسقًا على هذا النطاق.

تساهم هذه الميزات بشكل مباشر في تحقيق أقصى طول ممكن للتشغيل. تصبح إدارة الحرارة بنفس القدر من الأهمية. تتسبب الحرارة في تدهور أسرع وتقليل السطوع وتغير اللون. يولد التثبيت بطول 50 مترًا حملًا حراريًا كبيرًا. تسمح مركبات ثنائي الفينيل متعدد الكلور عالية الجودة بطبقة مزدوجة من النحاس النقي بوزن 2-4 أونصة بتدفق تيار سلس وتقليل توليد الحرارة. تعمل هذه المواد أيضًا على تعزيز التبديد السريع. يوفر تركيب الشريط المرن على مقاطع الألمنيوم غرقًا أساسيًا للحرارة. تمنع هذه الممارسة الأساسية تراكم الحرارة على طول الطول. تعتبر التهوية المناسبة والمشتتات الحرارية المتكاملة ضرورية على المدى الطويل. مطابقة الجهد بشكل صحيح يمنع التغلب على الأضواء. يؤدي اختيار خيارات الطاقة المنخفضة أو التعتيم إلى 70-80% إلى تقليل الضغط الحراري. تعمل هذه الخطوات على إطالة العمر الافتراضي والحفاظ على ثبات السطوع.

رقائق IC المتقدمة لسلامة الإشارة

تحافظ شرائح IC المدمجة على سطوع موحد عبر مسافة 50 مترًا كاملة. تعمل برامج التشغيل الحالية الثابتة المدمجة في المرن على تنظيم التيار بشكل فعال لكل قطاع LED. تعوض هذه الرقائق أي انخفاض في الجهد يبقى بعد أن يقلله تصميم PCB. يعتمد الحد الأقصى لطول التشغيل على جودة هذه الرقائق. والنتيجة هي سطوع ثابت من أول ضوء إلى آخر ضوء.

تتطلب سلامة الإشارة هندسة إضافية. يعمل حقن الطاقة المزدوج على تقليل طول التتبع الفعال لتدفق التيار إلى النصف. حلقات الطاقة القصيرة تقلل من الحث الطفيلي. تعمل مكثفات الفصل المحلية كخزانات للطاقة بالقرب من كل ضوء. تعمل على تخفيف تقلبات الجهد الكهربي والحفاظ على السطوع المستمر. هذه الميزات ضرورية لتحقيق أطول مسافة.

تعتمد الشرائط القابلة للعنونة على شرائح محددة لنقل البيانات. تقدم بعض الرقائق استئنافًا بنقطة توقف مع تدفق الإشارة المزدوجة. إذا فشل بكسل واحد، فإن خط البيانات الاحتياطي يسمح للإشارة بتخطي البكسل المكسور. وهذا يمنع فقدان البيانات الكلي. تستخدم الرقائق الأخرى بروتوكول SPI لنقل البيانات التسلسلية. أنها توفر تحديثات سريعة وتدفق بيانات موثوق. يحدد اختيار الشريحة سرعة البيانات وعمق الألوان ومعدل التحديث. تضمن هذه العوامل سطوعًا موحدًا عبر طول شريط LED بالكامل.

يؤدي تقليل طول التتبع إلى تقليل الحث والتداخل الكهرومغناطيسي. يؤدي عزل آثار الإشارة الحساسة عن آثار الطاقة إلى منع اقتران الضوضاء. يضمن توجيه آثار التيار العالي على الطبقات الخارجية الاستخدام الفعال للنحاس. تؤدي إضافة اللحام إلى النحاس المكشوف إلى زيادة مساحة المقطع العرضي. إن إبقاء الحلقات الحالية صغيرة يقلل من السعة الطفيلية. يعتمد الحد الأقصى لطول التشغيل بالكامل على ممارسات التصميم هذه. أنها تحافظ على سلامة الإشارة على مسافات طويلة. يتطلب تركيب الإضاءة الجيدة تخطيطًا دقيقًا لهذه الميزات.

التطبيقات التجارية لتشغيل LED الممتد

الإضاءة المعمارية والكوفية

تتطلب الإضاءة المعمارية تجانسًا لا تشوبه شائبة. أي اختلاف في السطوع في الخليج أو الممر أو الواجهة يصبح مرئيًا على الفور وغير مقبول مهنيًا. يوفر التشغيل المستمر بطول 50 مترًا هذا الاتساق من خلال تقنية التيار المستمر ورقائق النحاس السميكة. يتطلب النظام طاقة أحادية الطرف فقط لمسافة 20 مترًا أو 30 مترًا أو 50 مترًا، مما يؤدي إلى التخلص من الحقن في النقطة الوسطى تمامًا.

يحافظ هذا الشريط المرن على انحراف درجة حرارة اللون أقل من 100 كلفن عبر الطول الكامل. يحقق المصممون إخراجًا سلسًا للضوء دون وجود نقاط فعالة مرئية أو فجوات داكنة. الحد الأقصى لطول التشغيل البالغ 50 مترًا يعني أن مكونًا واحدًا مستمرًا يغطي السقف المحيطي بالكامل. يزيل هذا الأسلوب خليط الأجزاء التي تتطلبها المنتجات القياسية.

يعرض البيع بالتجزئة واللافتات في الهواء الطلق

تعتمد بيئات البيع بالتجزئة على ضوء الشريط LED لعرض المنتجات بإضاءة متسقة وجذابة. توفر شرائط COB LED إضاءة سلسة وخالية من النقاط مع توهج سلس ومستمر. تعمل هذه الشرائط في درجات حرارة منخفضة، مما يقلل الضغط على مصابيح LED ويطيل العمر الافتراضي. تستفيد شاشات البيع بالتجزئة ورفوف المنتجات من الإضاءة المتساوية على مساحات كبيرة بدون بقع داكنة.

تتطلب اللافتات الخارجية المتانة إلى جانب التوحيد. يضمن تصنيف مقاومة الطقس إحكام الغبار ويقاوم الغمر المؤقت. تحمي المواد المقاومة للأشعة فوق البنفسجية والطلاءات المقاومة للعوامل الجوية من التدهور الناتج عن أشعة الشمس القاسية. تحافظ الموصلات المقاومة للعوامل الجوية على السلامة والموثوقية في ظل ظروف متنوعة.

ويكتسب قطاع الإضاءة التجارية مزايا كبيرة من هذه التكنولوجيا. توفير الطاقة كبير مقارنة بالإضاءة التقليدية. العمر الافتراضي طويل، ويترجم إلى سنوات عديدة من الاستخدام المستمر. فترات الاسترداد قصيرة. يؤدي تقليل تعقيد الأسلاك إلى تسريع إنجاز المشروع. انخفاض تكاليف العمالة يقلل من تعطيل العمليات التجارية. تثبت الصيانة المنخفضة قيمتها بشكل خاص في المناطق التي يصعب الوصول إليها.

يعمل حل الإضاءة هذا على تحويل التركيبات واسعة النطاق. يتم تبسيط عملية تخطيط طول شريط LED بشكل كبير. يستبدل مكون واحد مستمر عدة شرائح مترابطة. يتطلب التثبيت مكونات أقل ونقاط فشل محتملة أقل. بالنسبة لأي مشروع طموح، توفر مصابيح LED المرنة التي تعمل بشكل مستمر بطول 50 مترًا جماليات متسقة مع تعقيد أقل وتكلفة إجمالية أقل للملكية.

يحقق التشغيل المستمر لمسافة 50 مترًا سطوعًا موحدًا من خلال التنظيم الحالي المستمر، وتشغيل الجهد العالي، وبناء ثنائي الفينيل متعدد الكلور القوي. تعمل هذه التقنيات معًا للقضاء على انخفاض الجهد عبر مسافات طويلة. تستفيد المشاريع التجارية من التثبيت المبسط بدون أسلاك متوازية، وانخفاض تكاليف الصيانة، والجماليات المتسقة على طول شريط LED بالكامل.

يجب على المصممين تقييم متطلباتهم المحددة قبل اختيار الحل. يعتمد الحد الأقصى لطول التشغيل على مواصفات المنتج والظروف البيئية وخيارات توصيل الطاقة. إن استشارة أحد متخصصي الإضاءة أو مراجعة أوراق بيانات المنتج التفصيلية تضمن الاختيار المناسب لأي مشروع واسع النطاق. توفر هذه الموارد معلومات مهمة حول متطلبات الجهد الكهربي وسمك النحاس وجودة شريحة IC. إن اتخاذ قرار مستنير يمنع الأخطاء المكلفة ويوفر أداءً موثوقًا عبر التثبيت الكامل.

التعليمات

ما هي المسافة القصوى التي يمكن أن يدعمها مصدر طاقة واحد؟

يدعم مصدر الطاقة أحادي الطرف التشغيل الكامل لمسافة 50 مترًا دون حقن النقطة المتوسطة. يحافظ التصميم الحالي الثابت على سطوع موحد عبر الطول بالكامل. يقوم المثبتون بتوصيل برنامج تشغيل واحد في البداية وتشغيل الشريط بشكل مستمر. وهذا يلغي قيود الربط التقليدية البالغة 5 أمتار تمامًا.

هل يتطلب الشريط تركيبًا خاصًا لتبديد الحرارة؟

توفر مقاطع الألمنيوم غرقًا حراريًا أساسيًا للتشغيل لفترات طويلة. يعمل ثنائي الفينيل متعدد الكلور النحاسي السميك على تقليل توليد الحرارة عند المصدر. التهوية المناسبة حول الملف الشخصي تمنع تراكم الحرارة. إن مطابقة الجهد بشكل صحيح والتعتيم إلى 70-80% يقلل من الضغط بشكل أكبر. تعمل هذه الممارسات على إطالة العمر الافتراضي والحفاظ على ثبات السطوع.

كيف يمكن مقارنة هذا النظام بتكاليف تركيب الشريط القياسية؟

يعمل التشغيل المستمر لمسافة 50 مترًا على التخلص من العديد من المحركات والأسلاك المتوازية. قد يتطلب التثبيت القياسي بطول 50 مترًا عشرة برامج تشغيل منفصلة. هذا النظام يحتاج إلى واحد فقط. تنخفض تكاليف العمالة بشكل كبير مع وجود عدد أقل من نقاط الاتصال. ويعني عدد أقل من المكونات أيضًا عددًا أقل من مواقع الفشل المحتملة. يقلل التصميم المبسط من إجمالي وقت التثبيت بشكل كبير.

هل يمكن أن يعمل حل الإضاءة هذا في الخارج؟

نعم. الإصدارات المقاومة للعوامل الجوية تتحمل الغبار والغمر المؤقت. مواد مقاومة للأشعة فوق البنفسجية تحمي من تدهور أشعة الشمس. تحافظ الموصلات المقاومة للعوامل الجوية على الموثوقية في الظروف القاسية. تضمن تقنية التيار المستمر أداءً ثابتًا بغض النظر عن تقلبات درجات الحرارة البيئية. وهذا يجعل الشريط مناسبًا لإضاءة الواجهة وتطبيقات اللافتات الخارجية.

ما هو خيار الجهد الأفضل لمشروع واسع النطاق؟

تسحب أنظمة 48 فولت تيارًا أقل من بدائل 24 فولت لنفس خرج الطاقة. يقلل التيار المنخفض من خسائر المقاومة على طول الموصل. وهذا يسمح بآثار نحاسية أرق مع الحفاظ على الأداء. يعتمد الاختيار على مواصفات المنتج المحددة ومتطلبات التثبيت. تساعد استشارة أحد متخصصي الإضاءة في تحديد التكوين الأمثل.
