كيفية تجنب انخفاض الجهد في مشاريع نظام الإضاءة LED المرنة الطويلة جدًا

يتوهج شريط LED المرن بشكل مشرق بالقرب من مصدر الطاقة الخاص به. يتلاشى الطرف البعيد أو يتغير لونه أو يومض. يشير هذا العرض إلى انخفاض الجهد، والذي يتفاقم مع زيادة فترات التشغيل. يجمع الإصلاح بين خمس طرق: طاقة 24 فولت، وسلك نحاسي أكثر سمكًا، وأسلاك متوازية، وحقن الطاقة، وقطاعات طاقة أقصر. رقمان يوجهان كل قرار. الصيغة هي V = I x R. هنا V يمثل فقدان الجهد، وI يمثل التيار بالأمبير، وR هي مقاومة السلك ذهابًا وإيابًا بالأوم. هامش أمان مصدر الطاقة بنسبة 20٪ هو الثاني. تتعامل مصابيح LED المرنة الطويلة جدًا من NOVANEON مع عمليات التشغيل الممتدة. تظل الأسلاك الصحيحة ضرورية. يوفر هذا الدليل نهجًا عمليًا خطوة بخطوة لأي مشروع نظام إضاءة مرن طويل للغاية.

الوجبات السريعة الرئيسية

· حساب هبوط الجهد قبل شراء المكونات. استخدم الصيغة V = I x R. وهذا يمنع الأسلاك ذات الحجم الصغير. يمنع الشرائط الخافتة.

· اختر 24 فولت على 12 فولت لفترات طويلة . يؤدي هذا إلى خفض السحب الحالي إلى النصف لنفس القوة الكهربائية. التيار المنخفض يقلل من انخفاض الجهد.

· استخدام الأسلاك المتوازية لأقسام الشريط. يتصل كل قسم مباشرة بمصدر الطاقة. وهذا يمنع فقدان الجهد سلسلة ديزي.

· تقسيم المسافات الطويلة إلى مناطق طاقة أقصر. تتلقى كل منطقة خط التغذية الخاص بها. انخفاض التيار لكل منطقة يقلل من انخفاض الجهد.

· استخدم حقن الطاقة في عدة نقاط على طول الشريط. توفر هذه الطريقة قوة ثابتة. يحافظ على سطوع موحد من النهاية إلى النهاية.

· استخدم الأسلاك النحاسية السميكة لخطوط التغذية. ضع مصادر الطاقة بالقرب من الشريط. تعمل هذه الاختيارات على تقليل انخفاض الجهد.

· حجم مصدر الطاقة بهامش أمان 20%. قم بتحميل الوحدة إلى 80% من سعتها. هذا يحمي السائق من ارتفاع درجة الحرارة.

· التحقق من الجهد البعيد بمقياس متعدد بعد التثبيت. تؤكد هذه القراءة الجهد الصحيح. يمسك أخطاء الأسلاك في وقت مبكر.

الإجابة السريعة: تجنب انخفاض الجهد باستخدام 24 فولت والطاقة المتوازية

استخدم 24 فولت بدلا من 12 فولت

يسحب نظام 24 فولت نصف تيار نظام 12 فولت مما يوفر نفس القوة الكهربائية. هذه العلاقة تتبع قانون أوم. التيار المنخفض يعني خسائر مقاومة أقل على طول آثار النحاس. ويلخص الجدول أدناه الفرق.

وبالتالي يحافظ شريط 24 فولت على سطوع ثابت عبر تشغيل متواصل أطول بكثير قبل أن يصبح انخفاض الجهد ملحوظًا. بالنسبة للجري الذي يتجاوز 16 قدمًا تقريبًا، يُنصح باستخدام 24 فولت لأنه يوفر مرونة أكبر وسطوعًا ثابتًا. تعد سلسلة LED Flex الطويلة جدًا من NOVANEON خيارًا مصممًا لهذا الغرض للأطوال الممتدة. فهو يقلل من نقاط الاتصال ومتطلبات حقن الطاقة.

قم بتغذية الشريط في نقاط متعددة

يعني حقن الطاقة تغذية الطاقة في نقاط متعددة على طول الشريط بدلاً من طرف واحد فقط. تعمل هذه الطريقة على مقاومة انخفاض الجهد على المدى الطويل. يحتاج شريط 24 فولت إلى نقاط حقن أقل من شريط 12 فولت بنفس الطول والإخراج. ينتج التيار المنخفض في نظام 24 فولت فقدان جهد أقل بكثير بسبب المقاومة على نفس المسافة.

لا ينبغي للقائمين بالتركيب أن يقوموا ببساطة بتسلسل الشرائط من طرف إلى طرف. لا يمكن أن يتجاوز إجمالي التشغيل من مصدر طاقة واحد الحد الأقصى الموصى به دون حدوث انخفاض في الجهد. يعمل حقن الطاقة على تمديد طول التشغيل الفعال. فهو يحافظ على سطوع موحد عبر التثبيت بأكمله.

تقصير أشواط مع توزيع الطاقة

يقسم توزيع الطاقة المدى الطويل إلى مناطق أقصر يتم تغذيتها بشكل مستقل. تستقبل كل منطقة الطاقة من خط تغذية قريب. يؤدي هذا الأسلوب إلى تقصير المسافة التي يجب أن يقطعها التيار عبر الخطوط النحاسية للشريط. المسافات الأقصر تعني مقاومة أقل وفقدان جهد أقل.

يدعم نظام 24 فولت مناطق أطول من نظام 12 فولت. وهذا يقلل من العدد الإجمالي لنقاط الحقن المطلوبة. تدعم سلسلة LED المرنة الطويلة جدًا من NOVANEON المسافات الطويلة مع إخراج ثابت. إنه يقلل من عدد نقاط الحقن اللازمة لنظام الإضاءة المرن LED طويل للغاية. لا تزال القدرة المناسبة لإمدادات الطاقة والأسلاك مهمة. يجب على القائمين على التركيب حساب انخفاض الجهد قبل شراء المكونات.

أسباب وآثار انخفاض الجهد

المقاومة في آثار النحاس الطويلة

يحتوي كل شريط LED مرن على آثار نحاسية رفيعة تحمل التيار على طوله. تمتلك هذه الآثار مقاومة كهربائية. ومع نمو الشريط لفترة أطول، ترتفع المقاومة الكلية. يجب أن يسافر التيار أبعد من خلال المزيد من المعارضة. تعمل هذه المعارضة على تحويل الطاقة الكهربائية إلى حرارة، ويستقبل الطرف البعيد جهدًا أقل.

تكافح شرائط LED التقليدية مع هذه المشكلة. إنها تتطلب نقاط حقن طاقة متكررة للحفاظ على سطوع موحد. تحل منتجات NOVANEON المرنة الطويلة للغاية LED هذه المشكلة بشكل مختلف. تعمل على تقليل نقاط الاتصال مع الحفاظ على سطوع ثابت عبر فترات التشغيل الممتدة.

تعتمد مقاومة أثر النحاس على جودة المادة ومساحة المقطع العرضي. يوفر النحاس السميك مقاومة أقل لكل متر. تعمل الآثار الأوسع على تقليل فقد الجهد على أي مسافة معينة. ومع ذلك، فحتى النحاس الجيد لا يزال يتمتع بالمقاومة. يجب أن يحترم القائمون على التركيب الحد الأقصى لأطوال التشغيل، ويستخدمون مصادر الجهد العالي، ويغذون الطاقة من كلا الطرفين، ويختارون سلك تغذية أكثر سمكًا.

تتلاشى السطوع وتحول اللون

أكثر أعراض انخفاض الجهد وضوحًا هو عدم تساوي السطوع. يضيء الشريط بشكل مشرق بالقرب من مصدر الطاقة. نحو النهاية البعيدة، الضوء يخفت بشكل مطرد. مع انخفاض الجهد، يتلقى كل LED طاقة أقل. ينخفض ​​​​إنتاج الضوء بشكل متناسب.

تغير اللون يصاحب التلاشي. تتغير بواعث LED البيضاء عندما يتغير الجهد الأمامي. الشريط الذي يظهر باللون الأبيض النقي في البداية يبدو دافئًا أو أصفر في النهاية. هذا التناقض يدمر الإضاءة المعمارية. تبدو الواجهة ذات التغييرات التدريجية في الصبغة غير احترافية.

قد يظهر الخفقان أيضًا. عندما يقترب الجهد الكهربي المتوفر من الحد الأدنى المطلوب بواسطة محرك LED، يصبح الإخراج غير مستقر. قد يكون الوميض دقيقًا، لكن الكاميرات وأجهزة استشعار الحركة تكتشفه. إن منع انخفاض الجهد في المقام الأول هو العلاج الوحيد الموثوق به.

تراكم الحرارة وإجهاد السائق

يؤدي فقدان الطاقة المقاومة في دوائر LED إلى توليد حرارة غير مرغوب فيها. تسخن آثار النحاس التي تحمل تيارًا ثقيلًا بسرعة. يؤدي تقليل فقدان المقاومة إلى تقليل توليد الحرارة مباشرة. تعمل المكونات منخفضة المقاومة في المسارات عالية التيار، مثل الدوائر المتكاملة منخفضة المقاومة (MOSFET) ذات RDS (تشغيل) منخفض، على تقليل انخفاض الجهد وحرارة التشغيل. تظهر هذه المكونات في برامج تشغيل جيدة التصميم، لكن شروط التثبيت تظل حاسمة.

مع زيادة طول الشريط، ينخفض ​​الجهد بشكل مطرد بسبب أثر النحاس ومقاومة سلك الإمداد. هذا الانخفاض يشدد على السائق بقيادة. يعمل السائق بجهد أكبر للحفاظ على التيار المقنن. يؤدي الجهد الإضافي إلى تقصير عمر المنتج ورفع درجة حرارة التشغيل. كفاءة السائق مهمة. تهدر طبولوجيا التبديل الفعالة طاقة أقل كحرارة مقارنة بالمنظمين الخطيين غير الفعالين.

تهدد الحرارة نظام الإضاءة المرن طويل للغاية . يتراكم في الشريط وداخل حاوية السائق. تعمل الحرارة المفرطة على تسريع تدهور باعث LED. كما أنه يؤدي إلى إتلاف مفاصل اللحام والعزل بمرور الوقت. فشل النظام الساخن قبل الأوان.

الوقاية تتبع قواعد بسيطة. احترام الحد الأقصى لطول الشريط للجهد المختار. استخدم أنظمة 24 فولت بدلاً من 12 فولت. تغذية الطاقة من نقاط متعددة. اختر سلك تغذية نحاسي سميك. تقلل هذه الإجراءات من فقدان المقاومة، وتحافظ على التحكم في درجات الحرارة، وتحمي مصابيح LED والسائق.

حساب انخفاض الجهد وأطوال التشغيل الآمن

الصيغة الأساسية لانخفاض الجهد

الخامس = أنا × ر

يوفر قانون أوم الأساس لكل عملية حسابية لانخفاض الجهد. تنص العلاقة على أن فقدان الجهد يساوي التيار مضروبًا في المقاومة. بالنسبة لدائرة بسيطة، يقوم القارئ بضرب التيار بالأمبير في مقاومة الموصل بالأوم. والنتيجة تعطي الجهد المفقود على طول هذا الموصل. تتوسع هذه العلاقة الأساسية إلى شكل أكثر عملية لتركيبات شريط LED. الصيغة القياسية الصناعية لأنظمة LED ذات الجهد المنخفض هي VD = (2 × L × I × R) / 1000. في هذه المعادلة، يمثل VD انخفاض الجهد بالفولت، ويرمز L إلى طول الموصل أحادي الاتجاه بالقدم، ويمثل I التيار بالأمبير، وR يمثل مقاومة الموصل بالأوم لكل 1000 قدم. يمثل عامل 2 كلاً من موصلات العرض والإرجاع في دائرة كاملة.

استخدم طول السلك ذهابًا وإيابًا

من الأخطاء الشائعة إدخال مسافة ذهابًا وإيابًا في الصيغة. تتضمن الصيغة بالفعل العامل 2 لمسار العودة. إذا دخل القارئ مسافة ذهابًا وإيابًا، فإن الحساب يظهر ضعف انخفاض الجهد الفعلي. يستخدم النهج الصحيح مسافة أحادية الاتجاه لـ L. يجب أن ينتقل التيار إلى الحمل ويعود إلى المصدر. هذه الرحلة ذهابًا وإيابًا تضاعف المقاومة الفعالة. القائمون على التركيب الذين ينسون هذه التفاصيل يبالغون في تقدير فقدان الجهد وقد يبالغون في حجم المكونات دون داع. الآخرون الذين يتجاهلون مسار العودة يقللون تمامًا من شأن الخسائر ويواجهون التعتيم في النهاية البعيدة. تعالج الصيغة هذا تلقائيًا عندما يمثل L طولًا أحادي الاتجاه.

ابحث عن القوة الكهربائية لكل متر من الشريط الخاص بك

توفر ورقة البيانات نقطة البداية لكل عملية حسابية. يجب على القراء تحديد مواصفات القوة الكهربائية لكل متر للشريط الذي اختاروه. يدفع هذا الرقم كلاً من تقديرات القوة الكهربائية لشريط LED وتحديدات طول التشغيل الآمن. يستهلك الشريط المقدر بـ 4 واط لكل قدم 4 واط لكل قدم طوله. اضرب هذه القيمة في إجمالي طول التشغيل للعثور على الحمل الكهربائي الإجمالي. على سبيل المثال، ينتج شريط بطول 50 قدمًا بقوة 4 وات/قدم قوة تحميل كاملة تبلغ 200 وات. ثم يتبع التيار المحسوب من جهد النظام. يسحب حمل 200 واط على نظام 24 فولت حوالي 8.3 أمبير. يتغذى هذا التيار المحسوب مباشرة في صيغة انخفاض الجهد. يحدد نفس رقم القوة الكهربائية لكل متر أيضًا استهلاك الطاقة لكل متر لميزانية الطاقة. لا يمكن للقائمين بالتركيب الذين يتخطون هذه الخطوة تحديد حجم مصادر الطاقة أو أسلاك التغذية بشكل صحيح.

الحد الأقصى لأطوال التشغيل عند 5 فولت، و12 فولت، و24 فولت

يحدد الجهد المدى الذي يمكن أن يصل إليه الشريط قبل أن يصبح حقن الطاقة ضروريًا. يلخص الجدول أدناه الحد الأقصى لأطوال التشغيل الموصى بها قبل أن يصبح انخفاض الجهد ملحوظًا.

تفترض هذه الأرقام حمل الشريط النموذجي. القوة الكهربائية الأعلى لكل متر تقصر هذه المسافات. القوة الكهربائية المنخفضة تمدهم قليلاً. النمط واضح: الجهد العالي يدعم فترات أطول. يصل نظام 24 فولت إلى ضعف مسافة نظام 12 فولت تقريبًا قبل الحاجة إلى تغذية طاقة إضافية. تشرح هذه الميزة سبب كون 24V هو الخيار المفضل لمشاريع نظام الإضاءة المرنة LED الطويلة جدًا .

توفر معايير الصناعة إرشادات إضافية. توصي NEC بحد أقصى لانخفاض الجهد بنسبة 3% للدوائر الفرعية و5% لدائرة التغذية والدائرة الفرعية المدمجة. بالنسبة لأنظمة شريط LED ذات الجهد المنخفض 12 فولت، فإن الانخفاض بنسبة 3% يساوي 0.36 فولت فقط. هذه الخسارة الصغيرة يمكن أن تسبب تعتيمًا مرئيًا. يستهدف العديد من المحترفين أقل من 2% للحصول على سطوع ثابت. إن معيار الصناعة للإضاءة ذات الجهد المنخفض هو الحفاظ على كل تركيبات في حدود 10٪ من جهد الخرج المقدر للمحول. في نظام 12 فولت، يجب ألا ينخفض ​​جهد أي تركيب عن 10.8 فولت.

مثال عملي يوضح العملية. ضع في اعتبارك شريطًا بطول 50 قدمًا بجهد 24 فولت باستخدام 4 واط / قدم. الحمل الإجمالي هو 200 واط. التيار حوالي 8.3A. افترض أن المثبت يستخدم سلك 12 AWG بمقاومة تبلغ 1.98 أوم لكل 1000 قدم. يبلغ طول الاتجاه الواحد 50 قدمًا. تعطي صيغة انخفاض الجهد VD = (2 × 50 × 8.3 × 1.98) / 1000. وهذا يساوي 1.64 فولت تقريبًا. جهد الإمداد هو 24 فولت. يستقبل الطرف البعيد حوالي 22.36 فولت. تبقى هذه القيمة ضمن النطاق المقبول. نظام 12 فولت بنفس الحمل سوف يسحب 16.6 أمبير ويفقد ضعف الجهد. من الواضح أن نظام 24 فولت يعمل بشكل أفضل.

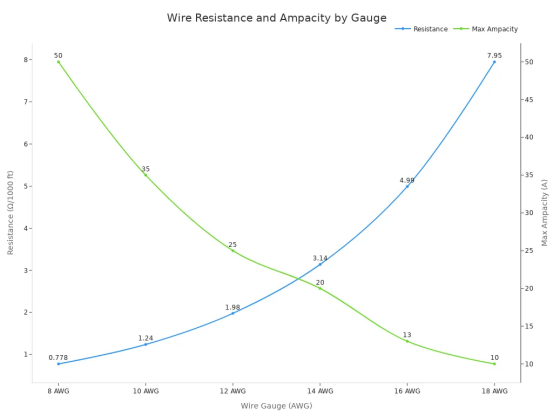

يوضح الرسم البياني أدناه كيف تختلف مقاومة السلك والحد الأقصى للسعة حسب مقياس السلك. يستخدم القائمون على التركيب هذه البيانات لتحديد أسلاك التغذية التي تقلل من انخفاض الجهد.

يوفر سلك القياس الأثقل مقاومة أقل وقدرة تيار أعلى. سلك 12 AWG يحمل 25 أمبير بمقاومة 1.98 أوم لكل 1000 قدم. سلك 18 AWG يحمل 10 أمبير فقط بمقاومة 7.95 أوم لكل 1000 قدم. الفرق كبير. يجب أن يقوم القائمون على التركيب دائمًا بمطابقة مقياس السلك مع الحمل المحسوب والمسافة في اتجاه واحد. هناك خمس طرق لتقليل انخفاض الجهد: استخدام مقطع عرضي أكبر للكابل، وتقليل طول الكابل، وتوزيع مصدر الطاقة بالقرب من الحمل، وإضافة نقاط حقن الطاقة المناسبة، وتصميم توزيع الطاقة استنادًا إلى الحمل الفعلي ومتطلبات انخفاض الجهد.

حساب القوة الكهربائية لشريط LED لتحديد حجم مصدر الطاقة

تقدير إجمالي القوة الكهربائية لشريط LED

يبدأ تحديد حجم مصدر الطاقة برقم واحد: إجمالي القوة الكهربائية المطلوبة لكل شريط في التثبيت. يقوم القارئ بضرب القوة الكهربائية للشريط لكل متر بطوله الإجمالي. شريط بطول 4 أمتار بقوة 10 وات/م يستهلك 40 وات. يمثل هذا الرقم القوة الكهربائية الكاملة للحمل لهذا التشغيل الفردي.

تتطلب عمليات التشغيل المتعددة نهجًا مختلفًا. يحسب المثبت القوة الكهربائية لكل شريط على حدة، ثم يجمع كل القيم للحصول على إجمالي القوة الكهربائية للشريط. أربعة أشواط منفصلة بطول 5 أمتار من الشريط بقوة 9.6 وات/م تنتج 48 وات لكل منها. يصل الحمل المشترك إلى 192 واط. تعمل طاقة الشريط الإجمالية هذه على دفع كل قرار لاحق بشأن محرك LED والأسلاك.

هناك سؤال شائع يسأل عن عدد مصابيح الشريط LED التي يمكنني تشغيلها من مصدر واحد. الجواب يعتمد كليا على هذا المبلغ. يجب أن يظل إجمالي القوة الكهربائية للشريط أقل من السعة الآمنة للوحدة المختارة. مطابقة الجهد أمر بالغ الأهمية بنفس القدر. يجب أن تشترك جميع الشرائط في نفس الجهد الذي يستخدمه السائق. سيؤدي خلط شرائح 12 فولت و24 فولت في مصدر واحد إلى إتلاف المكونات.

يجيب الحساب أيضًا على عدد شرائح LED التي يمكن لمصدر الطاقة التعامل معها بالتوازي. يتصل كل شريط مباشرة بمخرجات السائق. لا يقوم المثبتون مطلقًا بربط سلسلة ديزي من طرف إلى طرف. يحافظ هذا الترتيب الموازي على توازن السحب الحالي عبر جميع المسارات.

تطبيق هامش أمان بنسبة 20%

يجب ألا يعمل مصدر الطاقة أبدًا بأقصى تصنيف له بشكل مستمر. تحافظ قاعدة 80% القياسية الصناعية على إجمالي القوة الكهربائية للشريط عند أو أقل من 80% من الناتج المقدر للوحدة. توفر هذه الممارسة حاجز أمان ضد ارتفاع درجة الحرارة، والفشل المبكر، ودوائر الحماية المتعثرة.

يلخص الجدول أدناه معياري التخفيض الشائعين.

يوفر هامش الأمان بنسبة 20% فوائد قابلة للقياس. تنتج الوحدة التي تعمل بقدرة 70-80% حرارة أقل من الوحدة التي تعمل بسعة 95%. تؤدي الحرارة إلى تحلل المكونات الإلكترونية بمرور الوقت. وبالتالي فإن العرض ذو الحجم المناسب يستمر لفترة أطول. تصل الكفاءة أيضًا إلى ذروتها عند 80% من الحمل، مما يقلل من إهدار الطاقة. يساعد الإرتفاع السائق على إدارة تقلبات الجهد الطفيفة من خط الطاقة الرئيسي. يدعم جهد التيار المستمر المستقر لون LED المتسق ويطيل عمر الباعث.

قم بتحميل العرض الخاص بك بما لا يزيد عن 80٪ من السعة. وهذا يفسر تراكم الحرارة، وفقدان الكفاءة، وطول العمر. قد تتعامل الإمدادات المتطورة مع 90%، لكن تلتزم بـ 80% من أجل السلامة.

مثال عملي يوضح الرياضيات. يحتاج حمل الشريط 100 واط إلى مصدر 125 واط على الأقل. يقوم المثبت بضرب إجمالي القوة الكهربائية بمقدار 1.25 لإضافة هامش أمان بنسبة 20%. صيغة الاختصار للقوة الكهربائية = w/m × إجمالي الأمتار × 1.25 تلتقط هذه العلاقة. التعبير المكافئ هو حجم السائق = ث/م × متر × 1.25. كلاهما ينتج نفس القوة الكهربائية المطلوبة لإمدادات الطاقة.

يوضح مثال التشغيل الأربعة السابق العملية بأكملها. الحمولة الإجمالية 192 واط. القسمة على 0.8 تعطي 240 واط. يختار المثبت وحدة قياسية بقدرة 240 وات أو أعلى، مثل طراز 250 وات أو 300 وات. هذه الطاقة المطلوبة تتجاوز الحمل الخام بهامش مريح.

استخدم حاسبة القوة الكهربائية لشريط LED للتحقق

الحساب اليدوي للقوة الكهربائية لشريط LED يترك مجالًا للأخطاء الحسابية. تقوم حاسبة القوة الكهربائية لشريط LED بأتمتة العملية والتحقق من النتيجة. تقبل هذه الأدوات مدخلات لطول الشريط، والقوة الكهربائية لكل متر، وجهد الإمداد. يقومون بإخراج الحمل الإجمالي وتصنيف مصدر الطاقة الموصى به.

يتبع سير عمل التحقق تسلسلاً منطقيًا. أولاً، احسب القوة الكهربائية لكل شريط باستخدام الصيغة strip_watts = watts_per_metre × strip_length. ثانيًا، قم بجمع كل القوة الكهربائية للشريط للحصول على الحمل الإجمالي. ثالثًا، حدد السعة الآمنة للإمداد باستخدام Safe_watts = PSU_watts × هامش_عامل، حيث يكون عامل الهامش عادةً 0.8. رابعاً، تأكد من أن إجمالي_الواط_الشريطي تساوي_الواط_الآمن.

تساعد الآلة الحاسبة أيضًا في الإجابة على عدد مصابيح الشريط التي يدعمها مصدر معين. يقوم المستخدم بإدخال القوة الكهربائية المقدرة للإمداد ومواصفات الشريط. تقوم الأداة بإرجاع الحد الأقصى المسموح به لإجمالي الأمتار. يستخدم حساب الحد الأقصى للطول الصيغة التالية: الأمتار = (عرض العرض × 0.80) ÷ واط/م. تخبر النتيجة القائم بالتثبيت بالضبط إلى أي مدى يمكن أن يمتد الشريط قبل تجاوز التحميل الآمن.

يظهر رقم القوة الكهربائية لشريط LED خلال هذه الحسابات. إنه يحدد إجمالي طاقة الشريط والطاقة المطلوبة واختيار السائق النهائي. المثبتون الذين يتحققون من حساباتهم باستخدام الآلة الحاسبة يرتكبون الأخطاء قبل شراء المكونات. توفر هذه الخطوة الوقت والمال في مشروع نظام الإضاءة المرن طويل للغاية .

توصيل نظام إضاءة LED مرن طويل جدًا بالتوازي

الأسلاك المتوازية مقابل الأسلاك المتسلسلة

تقوم أسلاك السلسلة بتوصيل أقسام الشريط من النهاية إلى النهاية. ينتقل التيار عبر آثار النحاس الرقيقة لكل قسم سابق. كل لصق يضيف المقاومة. يتلقى الطرف البعيد جهدًا أقل. يؤدي هذا النهج إلى تجويع الأمتار النهائية لنظام الإضاءة المرن طويل للغاية.

الأسلاك الموازية تغير البنية. يتصل كل قسم من الشريط مباشرة بمصدر الطاقة أو كتلة التوزيع. لم يعد التيار يتدفق عبر الأقسام المجاورة. يظل الجهد ثابتًا طوال فترة التشغيل. يقارن الجدول أدناه بين طبولوجيتين متوازيتين فعالتين.

يمكن أن يؤدي انخفاض الجهد عبر المسارات الطويلة إلى تقليل السطوع عند الطرف البعيد في مصفوفات LED الكبيرة. قلل من هذا التأثير باستخدام طوبولوجيا النجمة أو الشبكة بدلاً من التسلسل التعاقبي. وبدلاً من ذلك، قم بزيادة عرض الأثر أو سمك النحاس (على سبيل المثال، 2 أونصة بدلاً من 1 أونصة) لتقليل المقاومة.

تمنح الأسلاك النجمية، والتي تسمى أيضًا الحقن المنزلي، كل قطعة شريطية زوج الأسلاك المخصص لها مرة أخرى إلى وحدة إمداد أو توزيع واحدة عالية الطاقة. لا يوجد قسم شريطي يغذي الجزء التالي من خلال آثاره النحاسية. توفر الأسلاك السميكة منخفضة المقاومة الطاقة مباشرة إلى الوسادات النحاسية للشريط في عدة مواقع. لم يعد السطوع يعتمد على المسافة. يمكن لشريط طوله 20 مترًا أن يلمع بشكل موحد مثل قطعة طولها متر واحد.

ضبط نقاط حقن الطاقة على فترات

يعمل حقن الطاقة على تغذية الجهد الكهربائي عند نقاط متعددة على طول الشريط. يعتمد الفاصل الزمني على جهد النظام والقدرة الكهربائية للشريط لكل متر. تتراوح الفترات القياسية تقريبًا من 3 إلى 5 أمتار لشرائط 12 فولت و5 إلى 10 أمتار لشرائط 24 فولت. تعمل القوة الكهربائية الأعلى لكل متر على تقليل المسافة الآمنة بين نقاط الحقن.

تدعم سلسلة LED المرنة الطويلة جدًا من NOVANEON المسافات الطويلة مع إخراج ثابت. وهذا يقلل من عدد نقاط الحقن اللازمة.

استخدم خطوط تغذية منفصلة لكل منطقة

تتلقى كل منطقة خط تغذية خاصًا بها، وهو كابل سميك منخفض المقاومة يمتد من مصدر الإمداد إلى منصات الطاقة الخاصة بالشريط. توفر المغذيات المنفصلة هذه الفوائد:

· تشغيل كابلات ذات جهد منخفض أقصر

· انخفاض الجهد أقل

· سهولة اكتشاف الأخطاء

· انخفاض التيار من خلال كل الفاصل

· تحكم أكثر مرونة

· سهولة استبدال الأجزاء الفردية

· يمنع الجدار بأكمله من الاعتماد على مصدر طاقة واحد. خطأ منطقة واحدة يترك الباقي يعمل

· تظل كل منطقة منفصلة كهربائيًا ما لم يتم تصميم المعدات لتقاسم التيار

يؤدي تقسيم الإضاءة إلى مناطق طاقة منفصلة في التركيبات الأكبر حجمًا إلى تحسين الموثوقية وتقليل انخفاض الجهد وتسهيل الصيانة المستقبلية.

تعمل خطوط التغذية على تبسيط حساب انخفاض الجهد. تتعامل كل منطقة مع حملها الخاص بدلاً من إجمالي الطول المثبت. وهذا يبقي التيار منخفضًا على كل كابل.

اختر مقياس السلك الصحيح وموقع مصدر الطاقة

قم بمطابقة مقياس السلك مع التيار والمسافة

يعتمد اختيار سلك التغذية على متغيرين: التيار المحسوب ومسافة الكابل. يجب ألا يقوم القائمون على التركيب بقياس أسلاك التغذية من طول الشريط وحده. الحد الأقصى المنشور للشريط المستمر البالغ 32.8 قدمًا (10 أمتار) هو حد طول الشريط. ولا يمثل بدل مسافة سلك التغذية أو ضمانًا لانخفاض الجهد الصفري. يضيف كابل التغذية الأطول مقاومة بغض النظر عن مدى قصر الشريط نفسه.

المسار الكامل من برنامج التشغيل أو وحدة التحكم LED إلى اتصال الشريط مهم. بالنسبة لوحدة التغذية التي تمتد حتى 20 مترًا، يطبق القائمون على التركيب نفس المعايير عبر المسار بأكمله. إنها تطابق مقياس السلك مع التصنيف الحالي ومع ملاءمة الموصل وعدد الموصلات والقطبية ومتطلبات الختم للنظام. قد يظل السلك الذي يحمل التيار بأمان غير مناسب للموصل أو قد لا يغلق بشكل صحيح في الظروف الخارجية.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

تعتمد الصيانة الوقائية على هذا القياس نفسه. يقوم الفنيون بفحص تناسق الجهد على طول الشريط، خاصة بالنسبة للإعدادات الأطول. يقومون بمقارنة القراءات عند نقطة تغذية الطاقة وعند أبعد مؤشر LED. يشير الاختلاف الكبير بين هاتين القيمتين إلى تراكم المقاومة في آثار النحاس أو أسلاك التغذية. يؤدي اكتشاف هذه المشكلة مبكرًا إلى منع فقدان السطوع الدائم وتغير اللون.

فحص التوصيلات والموصلات والقطبية

تؤدي التوصيلات السائبة إلى مقاطعة التدفق الكهربائي وتتسبب في وميض المقاطع أو تعتيمها بشكل متقطع. تعد الموصلات الإضافية الرخيصة مصدرًا شائعًا للاتصال الكهربائي غير المستقر. يجب على الفنيين فحص كل لصق وموصل بحثًا عن الضيق والتآكل. تتطلب الأسلاك التالفة أو وصلات اللحام السيئة الاستبدال الفوري.

تؤدي أخطاء القطبية أيضًا إلى حدوث خلل. تمنع الخيوط الإيجابية والسلبية المعكوسة الشريط من الإضاءة على الإطلاق أو تسبب سلوكًا غير منتظم. يتحقق القائمون على التركيب من القطبية في كل نقطة اتصال قبل توصيل الطاقة. كما يقومون أيضًا بالتحقق من أن الموصلات تتوافق مع تصنيفات الجهد والتيار الخاصة بالشريط. قد يسخن الموصل الذي تم تصنيفه للتيار المنخفض ويفشل تحت الحمل.

ترقية مصادر الطاقة وإضافة نقاط الحقن

لا يمكن لمصدر طاقة صغير الحجم توفير جهد وتيار ثابتين. عندما تعمل الوحدة بالقرب من سعتها القصوى أو تتجاوزها، يؤدي ذلك إلى حدوث وميض أو تعتيم أو سطوع غير متساوٍ. يجب أن تعمل مصادر الطاقة بنسبة 70% إلى 80% فقط من السعة المقدرة. يجب ألا يقترن شريط LED 24V الذي يرسم 60W مع محرك 60W. يؤدي تشغيل السائق عند حمل 100% إلى ارتفاع درجة الحرارة. يوصى باستخدام مخزن مؤقت بنسبة 20%، لذا فإن الحد الأدنى للحمل الذي يبلغ 75 واط يستدعي وحدة بقدرة 96 واط إلى 100 واط.

تُصنف معدات التعتيم غير المتطابقة على أنها السبب الرئيسي للوميض والأزيز وفشل السائق المبكر. لا تعمل جميع برامج تشغيل LED القابلة للتعتيم مع جميع مفاتيح التعتيم. عادةً ما يؤدي توصيل برنامج تشغيل غير قابل للتعتيم إلى مفتاح باهت إلى حدوث وميض أو طنين أو ارتفاع درجة الحرارة أو فشل برنامج التشغيل الصامت. يجب أن يتحقق المثبتون من التوافق قبل التثبيت.

تؤدي إضافة نقاط حقن الطاقة إلى حل مشكلة انخفاض الجهد على المدى الطويل. يؤدي استخدام أنظمة 24 فولت، أو توصيلات مصدر الطاقة المزدوجة، أو الأسلاك المتوازية إلى تحسين تجانس الإضاءة واستقرارها عبر المسافات الطويلة. يجب أن يظل كل تشغيل فردي ضمن الطول الموصى به لتجنب تعتيم الأطراف.
تعتمد عمليات التشغيل الطويلة جدًا الناجحة على خمسة خيارات: طاقة 24 فولت، وأسلاك متوازية، وحقن الطاقة، ومغذيات نحاسية ثقيلة، وهامش أمان بنسبة 20% على العرض. يجب على القائمين على التركيب حساب انخفاض الجهد قبل شراء المكونات. إنهم بحاجة إلى القوة الكهربائية للشريط لكل متر وطول التشغيل الآمن للجهد المختار. تعمل سلسلة LED المرنة الطويلة جدًا من NOVANEON على تقليل نقاط الاتصال، ومع ذلك تظل سعة الإمداد المناسبة والأسلاك ضرورية.

قائمة مرجعية بسيطة للتثبيت المسبق تحافظ على المشروع في المسار الصحيح:

1. قم بقياس القوة الكهربائية للشريط لكل متر.

2. حساب الحمولة الإجمالية.

3. تقسيم مناطق الطاقة.

4. تحديد نقاط الحقن.

5. اختر مقياس السلك.

6. التثبيت.

7. التحقق من الجهد البعيد.

تعمل هذه الخطوات على حماية السطوع ودقة الألوان وعمر برنامج التشغيل. يعمل نظام الإضاءة المرن LED طويل للغاية بشكل موثوق عندما يحترم القائمون على التركيب حدوده الكهربائية.

التعليمات

تتكرر بعض الأسئلة في كل عملية تثبيت LED طويلة جدًا. تتبع الإجابات القصيرة والمباشرة.

ما الذي يجعل شريط LED المرن خافتًا في النهاية البعيدة؟

تحمل آثار النحاس الموجودة داخل الشريط التيار والمقاومة. تولد الآثار الأطول مقاومة إجمالية أعلى. التيار الذي يمر عبر تلك المقاومة يفقد الجهد، تمامًا كما تنبأت V = I × R. يتلقى الطرف البعيد طاقة أقل، لذلك يتلاشى السطوع ويتحول الضوء الأبيض نحو درجات اللون الأصفر الدافئ.

إلى أي مدى يمكن تشغيل شريط 24 فولت قبل أن يصبح انخفاض الجهد ملحوظًا؟

يدعم شريط 24 فولت النموذجي مسافة 10-12 مترًا بدون تغذية طاقة إضافية. يصل نظام 12 فولت إلى 5 أمتار تقريبًا. يغطي شريط 5 فولت مسافة 1-2 متر فقط. القوة الكهربائية الأعلى لكل متر تقصر كل مسافة. يجب على القائمين بالتركيب التأكد من سحب الطاقة الفعلي للشريط قبل اختيار طول التشغيل.

كم مرة يجب على القائمين على التركيب إضافة نقاط حقن الطاقة؟

تقع الفواصل القياسية عند 3-5 أمتار لشرائط 12 فولت و5-10 أمتار لشرائط 24 فولت. تحدد القوة الكهربائية للشريط لكل متر المسافة الدقيقة. تتطلب الشرائط عالية الطاقة فترات زمنية أقصر. تعمل سلسلة LED Flex الطويلة للغاية من NOVANEON على تمديد هذه المسافات، مما يقلل من عدد نقاط الحقن المطلوبة.

ما هو مقياس السلك الذي يعمل بشكل أفضل لتشغيل وحدة التغذية الطويلة؟

يجب أن يطابق المثبتون المقياس مع التيار والمسافة. وحدة تغذية نحاسية 12 AWG تحمل 25 أمبير عند 1.98 أوم لكل 1000 قدم. يحمل سلك 18 AWG 10 أمبير فقط عند 7.95 أوم لكل 1000 قدم. مقياس أثقل يقلل من المقاومة. استخدم السلك الأقل مقاومة الذي يقبله الموصل.

كيف يقوم المثبتون بحساب حجم مصدر الطاقة الصحيح؟

إجمالي القوة الكهربائية للشريط يساوي واط لكل متر مضروبًا في الطول الإجمالي. اقسم هذا الرقم على 0.8. على سبيل المثال، يحتاج حمل الشريط بقدرة 100 واط إلى مصدر بقدرة 125 واط. يحمي هامش الأمان هذا بنسبة 20% السائق من تراكم الحرارة والفشل المبكر.

هل يزيل LED Flex الطويل جدًا من NOVANEON الحاجة إلى تحليل انخفاض الجهد؟

تعمل السلسلة على تقليل نقاط الاتصال وتحافظ على إخراج ثابت عبر عمليات التشغيل الممتدة. لا يزال المثبت يقوم بتحديد حجم مصدر الطاقة وسلك التغذية بشكل صحيح. يحتاج كل مشروع إلى القوة الكهربائية للشريط لكل متر وحساب انخفاض الجهد قبل بدء التثبيت.
